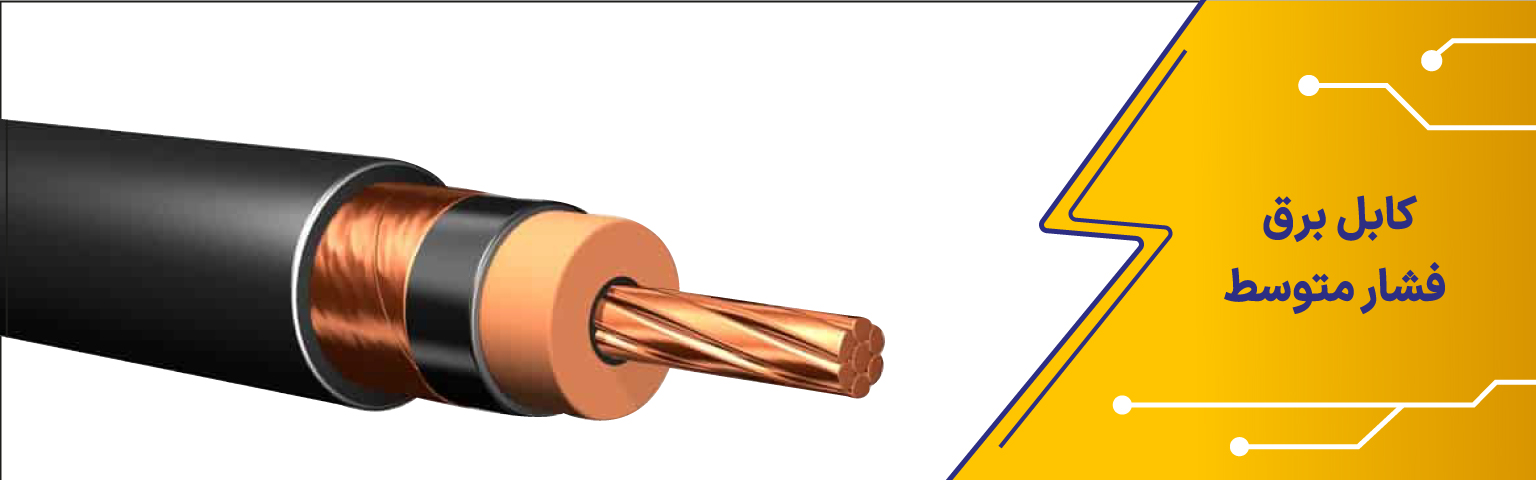

«کابل برق فشار متوسط»

• مقدمه

کابل ‌های زمینی برق فشار متوسط از ابزارهای حیاتی در شبکه‌ های توزیع برق به شمار می‌آیند. با گسترش روز افزون نیاز به انتقال انرژی الکتریکی در صنایع و مناطق مسکونی، این کابل ‌ها به عنوان گزینه‌ای مطمئن و کارآمد برای انتقال انرژی به کار می‌روند. در این مقاله، به بررسی جامع و مفصل کابل‌ های زمینی فشار متوسط، تاریخچه، کاربردها، مزایا و چالش‌ های آنها خواهیم پرداخت.

• تعریف کابل زمینی برق فشار متوسط و مفاهیم مرتبط:

کابل‌ های زمینی فشار متوسط به کابل‌ هایی اطلاق می‌شود که برای انتقال انرژی الکتریکی در ولتاژ های بین ۱ کیلو ولت تا ۳۵ کیلو ولت طراحی و ساخته می‌شوند. این کابل ‌ها معمولاً از چند لایه عایق و هادی تشکیل شده‌اند که شامل هادی مسی یا آلومینیومی، عایق PVC یا XLPE و پوشش‌های حفاظتی می‌باشد. مفهوم «فشار متوسط» در تعریف این کابل ‌ها بیانگر قابلیت آنها در انتقال بارهای بالای برق و مقاومت در مقابل شرایط محیطی مختلف است.

• تاریخچه و سیر تکامل کابل زمینی برق فشار متوسط:

تاریخچه کابل ‌های زمینی فشار متوسط به اوایل قرن بیستم بر می‌گردد. در ابتدا، کابل‌ ها با عایق ‌های کمتر موثری ساخته می‌شدند که به مرور زمان و با پیشرفت تکنولوژی، عایق ‌های بهتر و مقاوم‌تر جایگزین آنها شدند. استفاده از مواد عایق مانند XLPE و کشف تکنولوژی‌ های جدید، کیفیت و عمر مفید این کابل ‌ها را بهبود بخشیده است. تا کنون، این کابل ‌ها به عنوان یکی از اجزای کلیدی در شبکه‌ های توزیع برق شناخته می‌شوند.

• کاربردها و مزایای کابل زمینی برق فشار متوسط:

کابل ‌های زمینی فشار متوسط در بسیاری از صنایع و موارد استفاده می‌شوند:

• توزیع برق در مناطق مسکونی و صنعتی: این کابل ‌ها به عنوان خطوط توزیع برق در مناطق مختلف به کار می‌روند.
• سیستم ‌های انرژی تجدیدپذیر: در نیروگاه‌ های بادی و خورشیدی برای انتقال انرژی تولید شده به شبکه استفاده می‌شوند.
• مزایا: از جمله مزایای این کابل‌ ها می‌توان به امنیت بیشتر در مقایسه با کابل ‌های هوایی، کاهش تداخل با محیط زیست و مصونیت در برابر شرایط جوی و محیطی اشاره کرد.

• معایب و چالش‌های کابل زمینی برق فشار متوسط:

با وجود مزایای بسیار، کابل های زمینی فشار متوسط دارای معایب و چالش‌هایی نیز هستند:

• هزینه بالاتر: نصب و نگهداری این کابل ‌ها معمولاً هزینه‌بر است.
• مشکلات تعمیر و نگهداری: کشف و تعمیر عیوب در کابل ‌های زیر زمینی دشوارتر از کابل ‌های هوایی است.

• آینده و چشم‌انداز کابل زمینی برق فشارمتوسط:

با توجه به روند جهانی به سمت توسعه انرژی‌ های تجدیدپذیر و افزایش نیاز به سیستم ‌های انتقال انرژی با کیفیت بالا، کابل ‌های زمینی فشار متوسط به سرعت در حال گسترش هستند. صادرات این کابل ‌ها و به کارگیری تکنولوژی‌ های نوین مانند هوش مصنوعی در مدیریت و نگهداری شبکه ‌های توزیع، آینده‌ای روشن برای این صنعت رقم می‌زند.

• دستورالعمل‌های مرتبط با کابل زمینی برق فشارمتوسط:

شرکت توانیر، به عنوان نهاد مسئول در سیستم‌ های برق کشور، مجموعه‌ای از استاندارد ها و دستورالعمل ‌ها را برای تولید، نصب و نگهداری کابل‌ های فشار متوسط اعلام کرده است.

دستورالعمل‌ ها و استاندارد های شرکت توانیر در خصوص کابل‌ های برق فشار متوسط، به ‌منظور تضمین ایمنی، کارایی و کیفیت شبکه‌ های توزیع برق در ایران تدوین شده‌اند. این استانداردها و دستورالعمل‌ ها شامل موارد فنی، ایمنی، نصب، نگهداری و بهره‌برداری از کابل‌ ها می‌باشند. در اینجا به مهم‌ترین منابع و استانداردهای مربوط به کابل‌ های برق فشار متوسط از منظر شرکت توانیر اشاره می‌کنم:

1. استانداردهای ملی و بین‌المللی مرتبط با کابل ‌های فشار متوسط:

شرکت توانیر، در تنظیم دستورالعمل‌ ها و استاندارد های خود، معمولاً از استاندارد های ملی و بین‌المللی استفاده می‌کند تا اطمینان حاصل شود که کابل‌ های مورد استفاده در شبکه توزیع برق، از کیفیت و ایمنی بالایی برخوردار هستند. مهم‌ترین این استانداردها عبارتند از:

– استاندارد ملی ایران (ISIRI): بسیاری از دستورالعمل ‌ها و استاندارد های کابل ‌های برق فشار متوسط در ایران تحت پوشش استاندارد های ملی کشور قرار دارند. برخی از این استانداردها شامل:

– ISIRI 398: استاندارد کابل ‌های برق قدرت، برای کابل‌ های فشار متوسط تا ولتاژ 36 کیلو ولت.

– ISIRI 60840: استاندارد کابل ‌های قدرت با عایق و پوشش کراسلینک شده ( XLPE ) برای ولتاژهای بالاتر از 1 کیلو ولت و تا 36 کیلو ولت.

– استاندارد های بین‌المللی IEC: بسیاری از دستورالعمل ‌های توانیر با استفاده از استاندارد های IEC ( International Electrotechnical Commission ) تطابق دارند، که به‌طور خاص در کابل ‌های فشار متوسط شامل موارد زیر می‌شود:

– IEC 60502-2: استاندارد کابل‌ های قدرت با عایق مواد کراسلینک شده ( XLPE ) برای ولتاژ های 6/10 کیلو ولت و 12/20 کیلو ولت.

– IEC 60840: استاندارد کابل‌ های فشار متوسط برای ولتاژ های 36 کیلو ولت یا بیشتر.

این استاندارد ها هم از نظر کیفیت تولید و هم از نظر ایمنی و عملکرد در هنگام نصب و بهره‌برداری، برای شبکه‌ های توزیع برق حیاتی هستند.

2. دستورالعمل ‌ها و شیوه‌نامه‌ های شرکت توانیر:

شرکت توانیر برای هماهنگی با این استاندارد ها، دستورالعمل‌ های خاص خود را منتشر کرده است که معمولاً به‌ طور مستقیم از طریق سامانه‌ های داخلی شرکت توانیر، به شرکت ‌های پیمانکار و بهره‌برداران ارسال می‌شود. مهم‌ترین موارد شامل:

الف) دستورالعمل نصب و بهره‌برداری کابل‌ های فشار متوسط:

دستورالعمل‌ های نصب کابل ‌های فشار متوسط شامل مراحل مختلف نصب و شرایط محیطی مناسب برای کابل‌ ها می‌باشند. این موارد عبارتند از:

– انتخاب مسیر کابل: توجه به شرایط محیطی و جغرافیایی که کابل‌ ها در آن نصب خواهند شد. برای مثال، کابل ‌های نصب‌شده در محیط‌ های باز باید مقاوم به نور UV و شرایط جوی سخت باشند.

– ملاحظات مکانیکی و حفاظتی: استفاده از پوشش‌ های حفاظتی مناسب برای کابل‌ ها و نصب در داکت ‌های محافظتی یا کانال‌ های زیر زمینی.

– نصب سیستم‌ های حفاظت: از جمله استفاده از فیوزها، کلید های محافظ و سیستم‌ های زمین‌کردن صحیح.

ب) دستورالعمل‌های ایمنی:

– استاندارد های ایمنی: دستورالعمل‌ های شرکت توانیر از جمله استاندارد های ایمنی، حاوی جزئیات کامل درباره نحوه نصب، تست و نگهداری کابل ‌ها در شرایط مختلف می‌باشد. این دستورالعمل‌ ها شامل موارد زیر است:

– آموزش ‌های ایمنی: تمامی کارکنان باید از دستورالعمل‌ های ایمنی نصب و بهره‌برداری از کابل ‌ها آگاه باشند.

– تجهیزات حفاظتی: استفاده از وسایل حفاظتی فردی مانند دستکش ‌های عایق، کلاه ایمنی، و پوشش ‌های ضدآب هنگام کار با کابل‌ های فشار متوسط.

ج) دستورالعمل‌ های نگهداری و تعمیرات:

– بازرسی دوره‌ای کابل‌ ها: بازرسی ‌های منظم برای بررسی عایق کابل ‌ها، صحت عملکرد آن‌ها و اطمینان از عدم وجود آسیب‌دیدگی مکانیکی.

– نگهداری پیشگیرانه: مانند تعویض روغن، تست ‌های عایق و بررسی اتصالات.

– تعمیرات و رفع عیب: در صورت شناسایی مشکل یا خرابی، باید اقدامات فوری برای تعمیر یا تعویض بخش‌ های معیوب کابل انجام شود.

3. جزئیات فنی و ویژگی ‌های کابل‌ های فشار متوسط در دستورالعمل‌ های شرکت توانیر:

در دستورالعمل‌ های توانیر، ویژگی‌ های فنی کابل‌ های فشار متوسط به تفصیل توضیح داده شده‌اند. برخی از این ویژگی ‌ها شامل:

– نوع عایق: کابل‌ های فشار متوسط معمولاً با عایق‌ های کراسلینک شده ( XLPE ) یا کاغذی و روغنی ساخته می‌شوند. استفاده از عایق‌های کراسلینک شده به‌ دلیل ویژگی‌های برتری که دارد، بیشتر رایج است.

– نوع هادی: هادی‌های مسی یا آلومینیومی برای کابل‌ های فشار متوسط انتخاب می‌شوند.

– پوشش محافظتی: پوشش‌ های PVC یا پلی‌اتیلن برای محافظت از کابل ‌ها در برابر شرایط محیطی و آسیب ‌های مکانیکی.

4. مدیریت و بررسی عملکرد کابل ‌ها:

شرکت توانیر به‌ طور مداوم عملکرد کابل‌ ها را با استفاده از تجهیزات پیشرفته نظارت می‌کند. این نظارت‌ ها شامل:

– تست ‌های مقاومت عایق: برای اطمینان از سالم بودن عایق کابل و جلوگیری از خطرات نشت برق.

– تست‌ های ولتاژ: برای بررسی میزان عملکرد کابل‌ ها تحت ولتاژهای مختلف.

این تست ‌ها از طریق سیستم ‌های هوشمند و تجهیزات آنلاین انجام می‌شود تا از عدم بروز مشکلات جلوگیری شود.

5. استاندارد های زیست ‌محیطی و پایداری:

دستورالعمل ‌های شرکت توانیر همچنین به پایداری و رعایت استاندارد های زیست‌ محیطی توجه دارند. این استانداردها شامل:

– کاهش آلایندگی: در تولید کابل ‌ها و استفاده از مواد دوستدار محیط ‌زیست.

– مدیریت مواد زاید: به ‌ویژه در هنگام تعویض کابل‌ های قدیمی و در فرآیندهای بازیافت.

دستورالعمل‌ ها و استاندارد های شرکت توانیر در خصوص کابل ‌های فشار متوسط نه‌تنها به کیفیت و ایمنی کابل‌ ها در هنگام نصب و بهره‌برداری توجه دارند، بلکه شامل جزئیات فنی، روش‌ های نگهداری و تعمیرات، ایمنی کارکنان و اصول زیست ‌محیطی هستند. این دستورالعمل ‌ها باید به‌ طور دقیق توسط مهندسان و پیمانکاران رعایت شوند تا از عملکرد مطلوب و ایمنی شبکه توزیع برق اطمینان حاصل گردد. برای دسترسی به متون کامل این دستورالعمل ‌ها، معمولاً باید با واحدهای فنی شرکت توانیر یا روابط عمومی آن‌ها تماس گرفته شود. همچنین در سایت رکت توانیر قابل جستجو می باشد.

• تولیدکنندگان کابل های فشار متوسط:

شرکت ‌های داخلی که کابل ‌های زمینی فشار متوسط را تولید و تأمین می‌کنند باید دارای گواهی و تاییدیه شرکت توانیر باشند. لیست تولیدکنندگان معتبر در سایت شرکت توانیر موجود می باشد.

تولیدکنندگان کابل های فشار متوسط در ایران و خارج از کشور شامل شرکت‌ های متعددی هستند که در زمینه تولید انواع کابل‌ های قدرت با کیفیت و استاندارد های مختلف فعالیت می‌کنند. در ادامه به برخی از این تولیدکنندگان اشاره می‌کنم:

• تولیدکنندگان ایرانی:

1. شرکت نور کابل: یکی از تولیدکنندگان بزرگ کابل در ایران که در زمینه تولید انواع کابل‌ های فشار ضعیف، متوسط و قوی فعالیت دارد.

2. شرکت کابل خراسان: از مطرح‌ترین شرکت ‌های تولیدکننده کابل در ایران با تنوع بالای محصولات از جمله کابل ‌های فشار متوسط.

3. شرکت سیم و کابل ابهر: متخصص در تولید انواع سیم و کابل شامل کابل ‌های فشار متوسط.

4. شرکت افق البرز: یکی دیگر از شرکت ‌های فعال در زمینه تولید کابل‌ های فشار متوسط و دیگر انواع کابل ‌های قدرت.

5. شرکت سیمکو (Simco): از قدیمی‌ترین و معتبرترین تولیدکنندگان سیم و کابل در ایران، با تمرکز بر تولید کابل ‌های فشار متوسط و بالا.

• تولیدکنندگان خارجی:

1. پریسمیان (Prysmian Group): یک گروه جهانی با شبکه گسترده تولید و توزیع در صنعت کابل‌ های قدرت، از بزرگ‌ ترین تولیدکنندگان در اروپا می‌باشد.

2. نکسانز (Nexans): یکی دیگر از شرکت ‌های پیشرو در جهان، که انواع کابل‌ های صنعتی و ساختمانی، شامل کابل فشار متوسط را عرضه می‌کند.

3. جنرال کابل (General Cable): یک کمپانی آمریکایی که در سطح جهانی فعالیت می‌کند و کابل‌ های فشار قوی و متوسط را نیز تولید می‌کند.

4. LS Cable & System: این شرکت کره‌ای یکی از تولیدکنندگان بزرگ آسیا و جهان بوده که در زمینه انواع کابل ‌های فشار متوسط و فشار قوی فعالیت می‌کند.

5. فنوسا (Furukawa Electric): یک شرکت ژاپنی با سابقه طولانی در تولید انواع کابل‌ های برقی، مخصوصاً در بخش ‌های کابل ‌های فشار قوی و متوسط.

این شرکت ‌ها به طور کلی محصولات خود را بر اساس استاندارد های بین‌المللی تولید می‌کنند و در بازار جهانی و داخلی رقیبان اصلی محسوب می‌شوند. محصولات آن‌ها معمولاً در پروژه‌های بزرگ زیرساختی و صنعتی مورد استفاده قرار می‌گیرند.

• منابع معتبر و مرتبط:

برای اطلاعات بیشتر و دقیق‌تر در مورد کابل ‌های زمینی فشار متوسط می‌توان به منابع زیر مراجعه نمود:

• استانداردهای IEC
• مستندات مربوط به شرکت توانیر و شرکت‌های برق منطقه‌ای

• نتیجه‌گیری و جمع‌بندی در ارتباط با کابل برق فشار متوسط:

کابل ‌های زمینی برق فشار متوسط نقش اساسی در سیستم‌ های توزیع برق ایفا می‌کنند. با توجه به تاریخچه، کاربردها، مزایا و چالش‌های آن، می‌توان به اهمیت این کابل‌ ها در تامین انرژی مطمئن و ایمن پی برد. با پیشرفت تکنولوژی و افزایش تقاضا، این کابل ‌ها در آینده نیز از اهمیت ویژه‌ای برخوردار خواهند بود.
