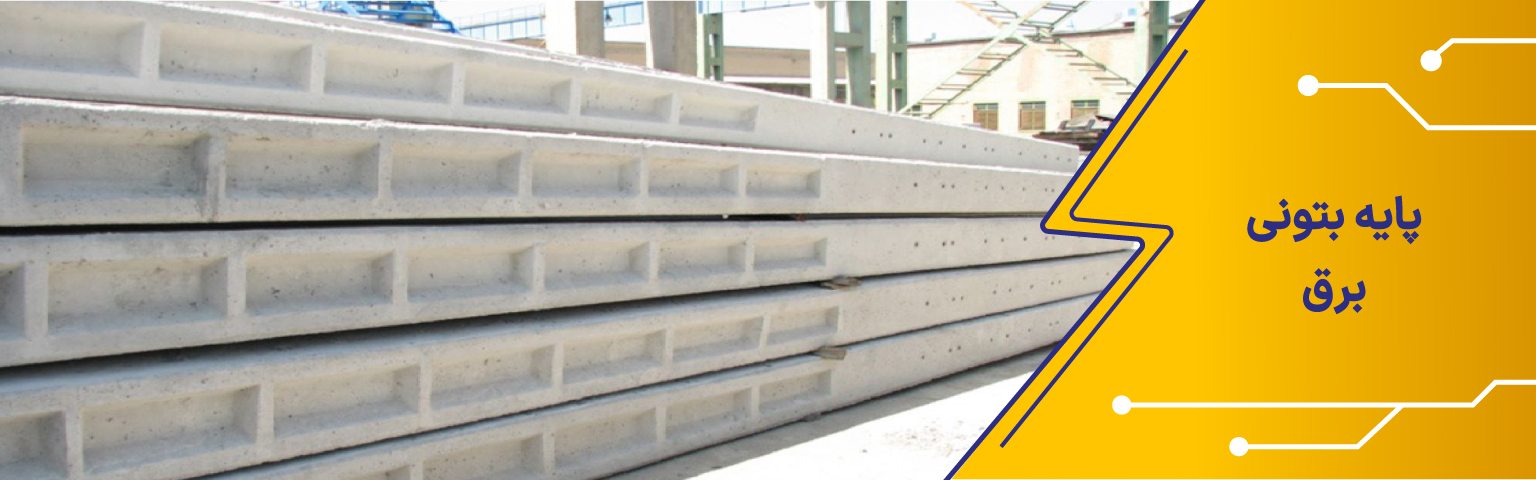

«پایه بتونی برق»

• مقدمه

پایه‌ بتونی برق یکی از اجزای کلیدی در سامانه‌های انتقال و توزیع برق می باشد. این پایه‌ ها به عنوان حامی و نگهدارنده خطوط برق عمل می‌کنند و از آسیب‌دیدگی و خرابی دستگاه‌ها جلوگیری می‌نمایند. در این مقاله ، به بررسی انواع پایه‌ بتونی برق ، ویژگی‌ها ، مزایا و معایب آن‌ها می‌پردازیم و در انتهای مقاله به پرسش و پاسخ‌های رایج در این زمینه خواهیم پرداخت.

• انواع پایه بتونی برق:

پایه‌ های بتونی برق به صورت کلی به دو دسته اصلی تقسیم می‌شوند:

1. پایه‌ بتونی تقویتی: این نوع پایه ‌ها به عنوان تقویت‌کننده عمل می‌کنند و بر روی سازه‌های ضعیف یا در شرایط خاصی از نظر بارگذاری نصب می‌شوند. به طور معمول، ارتفاع این پایه‌ها بیشتر از 8 متر است و به طور خاص برای نگهداری خطوط فشار قوی طراحی می‌شوند.

2. پایه‌ بتونی معمولی: این پایه ‌ها برای نگهداری خطوط فشار متوسط و فشار ضعیف استفاده می‌شوند و معمولاً ارتفاعی بین 5 تا 15 متر دارند. این پایه ‌ها عمدتاً در مناطق شهری و روستایی جهت توزیع برق کاربرد دارند.

• مواد و مصالح مورد استفاده:

پایه‌ بتونی معمولاً از بتن آرمه ساخته می‌شود. بتن آرمه ترکیبی از بتن و میلگردهای فولادی است که سبب افزایش مقاومت و دوام پایه ‌ها می‌شود. همچنین ، برای بهبود ویژگی‌های بتن از افزودنی‌های شیمیایی استفاده می‌شود تا در برابر شرایط جوی ، لرزش‌ها و شوک‌های الکتریکی مقاوم‌تر باشد.

• ویژگی‌ها و مزایای پایه بتونی برق:

1. مقاومت در برابر شرایط جوی: پایه‌ بتونی به دلیل استفاده از بتن ، در برابر رطوبت ، باد و دماهای مختلف مقاوم هستند و عمر طولانی‌تری دارد.

2. استحکام زیاد: بتون به‌خودی خود قوی و مستحکم است و می‌تواند بارهای سنگین و لرزش‌های ناشی از باد را تحمل کند.

3. هزینه نگهداری پایین: این پایه‌ ها نیاز به نگهداری کمی دارند و در مقایسه با پایه‌ های دیگر (مانند چوبی یا فلزی) هزینه‌های تعمیر و نگهداری کمتری را به بار می‌آورند.

4. عایق الکتریکی: پایه‌ بتونی به دلیل ماهیت غیرهادی خود ، از انتقال برق و خطرات ناشی از آن جلوگیری می‌کند.

5. دوام و طول عمر بالا: عمر مفید پایه‌ بتونی معمولاً بین 30 تا 50 سال است ، که نسبت به دیگر مواد مانند چوب یا فلز ، بسیار بالاتر است.

• معایب پایه بتونی برق:

1. وزن زیاد: یکی از معایب اصلی پایه‌ بتونی ، وزن بالای آن‌ است که نیاز به تجهیزات ویژه برای جابجایی و نصب دارد.

2. عدم انعطاف‌پذیری: در مقایسه با پایه ‌های فلزی ، پایه‌ بتونی انعطاف‌پذیری کمتری دارد و نمی‌تواند به آسانی حمل و نصب شود.

3. شکست در اثر شرایط خاص: اگرچه پایه‌ بتونی مقاوم می باشد ، اما در شرایط خاص نظیر زلزله‌های شدید ممکن است دچار شکست شود.

• نصب و نگهداری پایه‌ بتونی برق:

نصب پایه‌ بتونی نیاز به برنامه‌ریزی دقیق و تجهیزات مناسبی دارد. مراحل نصب شامل موارد زیر است:

1. انتخاب محل نصب: ابتدا زمین مورد بررسی قرار می‌گیرد و مکان دقیق نصب پایه مشخص می‌شود. محل نصب پایه بتونی باید به گونه‌ای انتخاب شود که خطای توزیع برق به حداقل برسد و از آسیب‌های طبیعی در امان باشد و از نصب پایه در مسیر رودخانه ها ، مسیل ها و … جلوگیری شود. نصب پایه‌ بتونی برق ، یکی از مراحل مهم در ساخت و بهره‌برداری از خطوط انتقال و توزیع برق است. این فرآیند باید با دقت و طبق استانداردهای مشخص انجام شود تا پایه ‌ها بتوانند پایداری و استحکام لازم را در برابر نیروهای محیطی و بارهای الکتریکی فراهم کنند. در ادامه، ابعاد چاله‌ی گود و نحوه‌ی نصب در زمین‌های مختلف را بررسی می‌کنیم.

2. حفر چاله (گود پایه): به عمق مناسب باید چاله‌ای حفر شود که با استانداردهای مشخص شده سازگار باشد تا پایه در محل قرار گیرد. معمولا عمق چاله معادل 10 درصد طول پایه بعلاوه 60 سانتی متر می باشد یعنی برای پایه های 9 متری 150 سانتی متر ، برای پایه های 12 متری 180 سانتی متر و …

3. قرار دادن پایه بتونی در چاله (گود): پایه بتونی با دقت در چاله قرار داده می‌شود. استفاده از جرثقیل برای بالا بردن و قرار دادن پایه ضروری است، به ویژه اگر پایه سنگین یا بلند باشد.

4. پر کردن چاله (گود): پس از قرار دادن پایه ، چاله (گود) با سنگ لاشه ، خاک مناسب و بتن پر می شود تا پایه به طور دائمی تثبیت شود.

5. تراز کردن و تثبیت نهایی: مطمئن شوید که پایه در وضعیت تراز و مستقیم قرار دارد و تثبیت نهایی آن انجام شده است.

6. کنترل نهایی و ایمنی: پس از نصب ، باید تست‌های لازم برای اطمینان از استحکام و ایمنی پایه انجام گیرد. نهایتاً، تمامی اتصالات و پایداری پایه بررسی می‌شود تا از ایمنی کامل آن اطمینان حاصل شود. نصب صحیح پایه‌ بتونی نقش مهمی در عملکرد و ایمنی خطوط انتقال و توزیع برق دارد و باید با رعایت کامل اصول فنی و استانداردهای ایمنی انجام گیرد.

• کاربرد پایه بتونی برق:

پایه‌ بتونی برق به طور کلی بسته به کاربرد ، ارتفاع و شرایط محیطی به چندین دسته تقسیم می‌شود. در زیر به برخی از انواع رایج این پایه ‌ها اشاره می‌کنم:

1. پایه‌ بتونی مستقیم: این پایه‌ ها به صورت عمودی نصب می‌شوند و عمدتاً برای خطوط انتقال برق با ارتفاع استاندارد مورد استفاده قرار می‌گیرند. مزیت این نوع ، نصب ساده و استحکام مناسب آن است.

2. پایه‌ بتونی کنسولی: در مناطقی که نیاز به بیش از یک خط برق بر روی یک پایه باشد، پایه ‌های کنسولی مورد استفاده قرار می‌گیرند. این پایه‌ها دارای ساختاری هستند که امکان نصب تجهیزات اضافی را فراهم می‌کند.

3. پایه‌ بتونی آرایه‌ای یا برجکی: این پایه‌ ها برای انتقال برق بر روی مسافت‌های طولانی و در ارتفاعات بالا به کار می‌روند. طراحی برجکی آن‌ها به افزایش ظرفیت تحمل بار و مقاومت در برابر باد کمک می‌کند.

4. پایه‌ بتونی زاویه‌دار: برای تغییر جهت خطوط برق در مسیرهای انتقال ، از پایه ‌های زاویه‌دار استفاده می‌شود. این نوع پایه به دلیل طراحی خاص خود می‌تواند تغییرات وزنی و فشار جانبی ناشی از زاویه‌دار شدن خطوط را تحمل کند.

5. پایه‌ بتونی تقویتی: این پایه ‌ها در مناطقی که احتمال بروز زلزله یا شرایط آب و هوایی شدید وجود دارد ، به عنوان تقویت‌کننده‌ی پایه‌ های دیگر به کار می‌روند. ساختار این پایه ‌ها به گونه‌ای است که قدرت و مقاومت بیشتری را به سازه می‌افزاید.

6. پایه‌ بتونی خاص: در برخی موارد خاص که شرایط مکانی و محیطی ویژه‌ای وجود دارد ، پایه‌ بتونی خاصی طراحی و ساخته می‌شود که نیازمندی‌های منحصر به فرد آن منطقه را برآورده سازد. این پایه‌ ها ممکن است شامل طراحی‌های سفارشی و استفاده از مواد مخصوص باشند.

• ویژگی‌ها و انتخاب پایه بتونی برق:

انتخاب نوع پایه بتونی برق بستگی به عواملی مانند نوع خطوط برق (فشارمتوسط یا فشارضعیف)، شرایط محیطی (طوفان ، باد ، باران ، زلزله) ، و نیز معماری شبکه انتقال دارد. هر نوع پایه ، بسته به طراحی و مواد استفاده ‌شده، ویژگی‌های خاصی مانند مقاومت در برابر خوردگی، انعطاف‌پذیری و قدرت تحمل بار دارد.

پایه‌ بتونی برق با طراحی و ساخت مناسب ، از اهمیت بالایی برخوردارند و انتخاب صحیح آن‌ها می‌تواند بر کارایی و ایمنی شبکه برق تأثیر بسزایی داشته باشد.

• طراحی پایه‌ بتونی برق:

پایه‌ بتونی برق به دو شکل اصلی “H” (اچ) و گرد (استوانه‌ای) طراحی می‌شوند. هر یک از این انواع با توجه به ویژگی‌های ساختاری خاص خود ، کاربردهای متفاوتی در شبکه‌های برق دارند. در زیر به بررسی این دو نوع پایه بتونی می‌پردازیم:

1. پایه‌ بتونی نوع “H”:

ویژگی‌ها:

1. شکل ساختاری: این پایه ‌ها به شکل حرف “H” طراحی می‌شوند که دارای دو ستون موازی و یک اتصال عرضی بالا است.

2. مقاومت بالا: به دلیل طراحی دو ستونی، این نوع پایه در برابر فشارهای جانبی و بادهای شدید مقاوم‌تر است.

3. فضای باز: فضای بین دو ستون اجازه می‌دهد تا تجهیزات اضافی مانند ترانسفورماتورها یا وسایل هوایی به راحتی روی آن نصب شوند.

کاربردها:

1. خطوط فشار قوی: به دلیل ظرفیت باربری بالا، اغلب در خطوط انتقال با فشار قوی استفاده می‌شوند.

2. مناطق مستعد باد: در مناطقی که بادهای شدید می‌وزند، به دلیل پایداری جانبی مناسب، استفاده می‌شوند.

ابعاد:

ابعاد پایه‌ های ” H ” بسته به ظرفیت مورد نیاز و شرایط محیطی می‌تواند متفاوت باشد. عموماً طول و عرض این پایه‌ ها بیشتر از نوع گرد است و ارتفاع آن‌ها نیز مطابق با نیاز پروژه‌ها تعیین می‌شود.

2. پایه‌ بتونی گرد (استوانه‌ای):

ویژگی‌ها:

1. شکل ساختاری: این پایه‌ ها به صورت استوانه‌ای و بدون هیچ گوشه یا زاویه‌ تندی طراحی می‌شوند.

2. استحکام محوری: شکل استوانه‌ای آن‌ها باعث توزیع یکنواخت فشار در اطراف پایه می‌شود، که می‌تواند مقاومت در برابر بارمحوری را افزایش دهد.

3. زیبایی ظاهری: به دلیل ظاهر یکنواخت و صاف ، در مکان‌هایی که نمای شهر اهمیت دارد ، بیشتر استفاده می‌شوند.

کاربردها:

1. خطوط فشار متوسط و ضعیف: بیشتر برای خطوط توزیع که نیاز به ارتفاع کمتری دارند و نمی‌خواهند فضای زیادی اشغال شود، استفاده می‌شوند.

2. کاربردهای شهری و روستایی: در مناطق شهری و روستایی، به دلیل ظاهری یکپارچه و فضای کمتر اشغال‌شده ، بسیار محبوب‌اند.

ابعاد:

ابعاد پایه‌ های گرد عموماً کوچک‌تر از پایه‌های ” H ” است، اما می‌تواند بسته به نیاز طراحی، به صورت‌های مختلف ابعاد داشته باشد. ارتفاع معمول آن‌ها بین 5 تا 15 متر است.

3. تفاوت پایه های بتونی H و گرد:

ساختار و شکل:

پایه ‌های ” H ” دارای دو ستون و اتصال عرضی‌اند، در حالی که پایه‌های گرد به صورت استوانه‌ای کامل طراحی شده‌اند.

کاربرد ویژه:

پایه‌ های ” H ” برای خطوط فشار قوی و شرایط محیطی سخت مناسب‌ترند، در حالی که پایه ‌های گرد برای خطوط فشار متوسط و در محیط‌های شهری و روستایی کاربرد بیشتری دارند.

استحکام و پایداری:

پایه ‌های ” H ” به دلیل ساختار دو ستونی، در برابر بارهای جانبی و بادهای شدید مقاوم‌ترند. پایه‌ های گرد اما توزیع استحکام بهتری در برابر بارهای محوری دارند.

انتخاب نوع مناسب پایه بتونی باید بر اساس نیازهای خاص پروژه ، شرایط محیطی و الزامات زیبایی‌شناسی صورت گیرد تا ضمن ارائه پایداری و کارآیی لازم ، هماهنگی با دکوراسیون محیط نیز حفظ شود.

• نحوه نصب پایه بتونی برق در زمین‌های مختلف:

1. زمین‌های نرم و ماسه‌ای:

   • آماده‌سازی چاله: در این نوع زمین‌ها ، دیواره‌های چاله ممکن است نیاز به تقویت داشته باشند تا از ریزش جلوگیری شود. می‌توان از تخته یا سایر مصالح تقویت‌کننده استفاده کرد.

• تثبیت پایه: استفاده از مصالح دانه‌بندی شده برای پر کردن و تثبیت پایه ضروری است. همچنین ، بتن‌ریزی باید با دقت انجام شود تا تراکم مناسب حاصل گردد.

2. زمین‌های سخت و سنگی:

• حفاری: نیاز به تجهیزات حفاری قدرتمندتر برای کندن زمین‌های سنگی وجود دارد. این کار باید به گونه‌ای انجام شود که چاله با حداقل آسیب به محیط اطراف ایجاد شود.
• تثبیت پایه: نیازی به تقویت خاصی برای دیواره‌ها نیست، اما باید از بتن با مقاومت بیشتر استفاده شود تا پایه در برابر فشارهای جانبی مقاوم باشد.

3. زمین‌های مرطوب و باتلاقی:

• آب‌بند کردن چاله: اولین مرحله مدیریت آب و جلوگیری از جاری شدن آن به داخل چاله حفر شده است. ممکن است استفاده از پمپ‌های زهکشی یا لایه‌های نفوذناپذیر لازم باشد.

• بتن‌ریزی: بتن باید با ویژگی‌های ضد آب و مقاوم به رطوبت تهیه و استفاده شود.

• نتیجه‌گیری در ارتباط با پایه بتونی برق:

پایه‌ بتونی برق، با ویژگی‌ها و مزایای خاص خود ، نقش حیاتی در زیرساخت‌های برق‌رسانی ایفا می‌کند. انتخاب صحیح نوع پایه و نصب اصولی آن به بهینه‌سازی عملکرد خطوط برق و افزایش ایمنی شبکه کمک می‌کند. با نگهداری و بررسی دوره‌ای ، می‌توان عمر مفید این پایه‌ها را افزایش داد و از خطرات ناشی از خرابی آن‌ها جلوگیری کرد.
