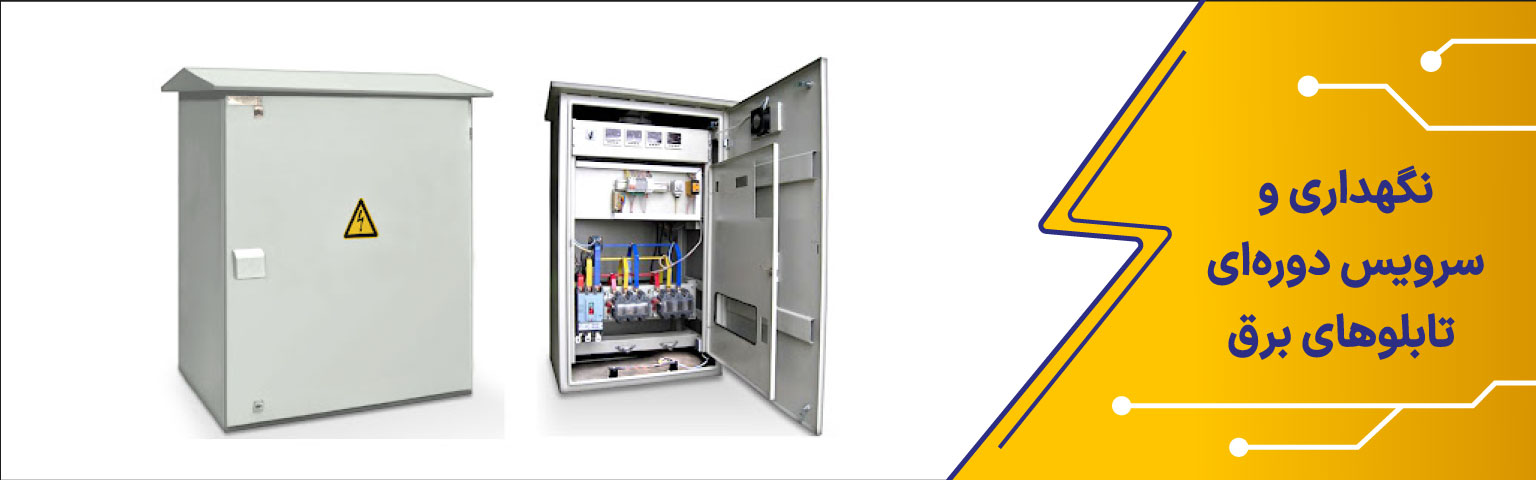

نگهداری و سرویس دوره‌ ای تابلوهای برق

فهرست مطالب:

1. مقدمه
2. تعریف و نقش تابلو برق در سیستم‌های الکتریکی
3. انواع تابلو برق و کاربردهای آن
4. اجزای اصلی تابلو برق
5. ضرورت سرویس و نگهداری دوره‌ ای
6. برنامه زمان‌بندی سرویس دوره‌ ای
7. مراحل نگهداری و سرویس فنی
8. تست‌ها و اندازه‌گیری‌های الکتریکی
9. استانداردهای مرتبط با تابلو برق
10. خطاها و مشکلات رایج در تابلو برق
11. تجهیزات و ابزارهای لازم برای سرویس
12. اهمیت مستندسازی و ثبت اطلاعات
13. تولیدکنندگان معتبر داخلی تابلو برق
14. تولیدکنندگان معتبر خارجی تابلو برق
15. جمع‌بندی
16. پرسش و پاسخ‌های تخصصی

1. مقدمه:

تابلوهای برق به عنوان مرکز کنترل و توزیع انرژی الکتریکی، یکی از مهم‌ترین اجزای سیستم‌های صنعتی، تجاری و ساختمانی محسوب می‌شوند. عملکرد ایمن و بدون وقفه تجهیزات الکتریکی در گرو طراحی صحیح، نصب اصولی و نگهداری و سرویس دوره‌ ای تابلوهای برق است.

سرویس و بازرسی دوره‌ ای تابلوها، علاوه بر افزایش عمر مفید تجهیزات، خطرات ناشی از اتصال کوتاه، افزایش دما، خوردگی و خرابی‌های ناگهانی را کاهش می‌دهد.

2. تعریف و نقش تابلو برق در سیستم‌های الکتریکی:

تابلو برق (Electrical Panel) مجموعه‌ای از تجهیزات الکتریکی است که با هدف کنترل، حفاظت، توزیع و اندازه‌گیری انرژی برق طراحی و ساخته می‌شود. در یک شبکه برق، تابلوها وظیفه دارند تا انرژی را به‌صورت ایمن بین مدارهای مختلف توزیع کرده و در برابر خطاها از مدار و تجهیزات محافظت کنند.

نقش‌های اصلی تابلو برق عبارت‌اند از:

• کنترل روشنایی و توان مصرفی
• حفاظت از مدارها در برابر اضافه‌جریان و اتصال کوتاه
• توزیع ایمن انرژی در سطوح مختلف شبکه
• مانیتورینگ و ثبت داده‌های الکتریکی

3. انواع تابلو برق و کاربردهای آن:

تابلوهای برق بر اساس کاربرد و محل نصب در چند گروه اصلی تقسیم می‌شوند:

• تابلو برق توزیع (Distribution Panel): برای توزیع انرژی در ساختمان‌ها و کارگاه‌ها.
• تابلو برق کنترل (Control Panel): جهت کنترل فرآیندهای صنعتی و اتوماسیون کارخانه‌ها.
• تابلو برق موتورخانه (MCC Panel): برای راه‌اندازی، کنترل و حفاظت از الکتروموتورها.
• تابلو فشار ضعیف (LV) و فشار متوسط (MV): تابلوهای LV برای ولتاژ زیر ۱۰۰۰ ولت و تابلوهای MV برای ولتاژ ۱ تا ۳۶ کیلوولت.
• تابلو برق چنج‌اور (ATS/AMF): جهت جابجایی خودکار بین برق شهری و ژنراتور در مواقع قطع برق.

4. اجزای اصلی تابلو برق:

1. کلیدهای حفاظتی MCB, MCCB, ACB
2. کنتاکتورها و رله‌ها
3. ترمینال‌ها و باس‌بارها
4. ترانس‌های اندازه‌گیری CT, PT
5. ابزار دقیق (ولتمتر، آمپرمتر، نشانگرها)
6. سیستم تهویه و خنک‌سازی
7. سیم‌کشی داخلی و اتصالات مسی یا آلومینیومی

5. ضرورت سرویس و نگهداری دوره‌ ای:

هدف از نگهداری و سرویس دوره‌ ای تابلوهای برق، افزایش قابلیت اطمینان، کاهش خاموشی‌های ناگهانی و پیشگیری از حوادث الکتریکی است.

سرویس دوره‌ ای باعث می‌شود:

• از بروز داغی بیش از حد در اتصالات جلوگیری شود.
• اثرات گرد و غبار، رطوبت و خوردگی کاهش یابد.
• عملکرد تجهیزات حفاظتی اطمینان‌بخش باقی بماند.
• ایمنی اپراتور و کاربران تضمین شود.

6. برنامه زمان‌بندی سرویس دوره‌ ای:

بر اساس نوع تابلو و شرایط محیطی، برنامه نگهداری می‌تواند متفاوت باشد.

نمونه برنامه پیشنهادی:

7. مراحل نگهداری و سرویس فنی:

1. قطع کامل برق و ایمن‌سازی محل کار
2. بازرسی ظاهری تابلو از نظر گرد و غبار، رطوبت و خوردگی
3. سفت کردن پیچ‌های ترمینال‌ها و باس‌بارها
4. تمیزکاری قطعات داخلی با هوای خشک یا جارو برقی صنعتی
5. کنترل سیستم تهویه، فن و ترموستات تابلو
6. اندازه‌گیری دما در نقاط بحرانی با ترموویژن
7. تست عملکرد کلیدهای حفاظتی و رله‌ها
8. بازبینی کابل‌ها از نظر خمیدگی، ترک یا زنگ‌زدگی
9. اندازه‌گیری مقاومت عایقی با مگااهم‌متر
10. تست عملکرد مدارهای کنترلی و حفاظتی

8. تست‌ها و اندازه‌گیری‌های الکتریکی:

• تست مقاومت عایقی: با مگااهم‌متر ۵۰۰ تا ۱۰۰۰ ولت DC
• تست اتصال زمین (ارتینگ): اطمینان از اتصال مناسب بدنه به زمین
• اندازه‌گیری جریان نشتی: جلوگیری از گرم شدن اتصالات
• تست فیوزها و کلیدهای حفاظتی: بررسی زمان عملکرد و صحت قطع مدار
• تست ترانس‌های جریان (CT): دقت اندازه‌گیری و صحت اتصال

9. استانداردهای مرتبط با تابلو برق:

برای طراحی، ساخت و نگهداری تابلوهای برق باید به استانداردهای زیر توجه شود:

• IEC 61439: طراحی و ساخت تابلوهای فشار ضعیف
• IEC 62271: تابلوهای فشار متوسط
• ISIRI 4391: استاندارد ملی ایران برای تابلوهای برق
• IEEE C37: استاندارد تست عملکرد تجهیزات حفاظتی
• NFPA 70 (NEC): الزامات ایمنی الکتریکی در نصب تابلو

10. خطاها و مشکلات رایج در تابلو برق:

1. شل شدن اتصالات و ایجاد جرقه
2. اکسید شدن باس‌بارها یا کابل‌ها
3. افزایش دمای داخلی به علت تهویه ناکافی
4. عملکرد نادرست رله‌ها یا فیوزها
5. نفوذ گرد و غبار و رطوبت
6. نصب نادرست تجهیزات جدید بدون هماهنگی با ظرفیت تابلو
7. عدم تست دوره‌ ای و مستندسازی

11. تجهیزات و ابزارهای لازم برای سرویس:

• مولتی‌متر دیجیتال
• مگااهم‌متر (تست عایق)
• دستگاه ترموویژن (اندازه‌گیری حرارت)
• آچار گشتاور، پیچ‌گوشتی عایق‌دار
• اسپری‌های ضد اکسیداسیون
• برس نرم و هوای خشک صنعتی
• سیستم تگینگ و برچسب‌گذاری کابل‌ها

12. اهمیت مستندسازی و ثبت اطلاعات:

مستندسازی بخش مهمی از فرآیند نگهداری و سرویس دوره‌ ای تابلوهای برق است. ثبت داده‌ها شامل:

• تاریخ سرویس و تست‌ها
• میزان مقاومت عایق
• وضعیت اتصالات و دما
• فهرست قطعات تعویض شده
• گزارش حوادث و خطاها

داشتن این سوابق، امکان تحلیل عملکرد، پیش‌بینی خرابی‌ها و بهینه‌سازی برنامه نگهداری را فراهم می‌کند.

13. تولیدکنندگان معتبر داخلی تابلو برق:

ایران دارای ظرفیت صنعتی قابل توجهی در تولید تابلوهای برق فشار ضعیف و متوسط است. تولیدکنندگان داخلی نه تنها نیاز بازار داخلی را پوشش می‌دهند، بلکه در برخی پروژه‌های منطقه‌ای نیز صادرات دارند. مهم‌ترین شرکت‌ها عبارتند از:

13.1. شرکت پارس تابلو:

یکی از باسابقه‌ترین تولیدکنندگان تابلو برق در ایران است که از دهه ۱۳۶۰ فعالیت خود را آغاز کرده و در زمینه طراحی، ساخت و مونتاژ تابلوهای برق صنعتی، ساختمانی، توزیع و کنترل فعال است. این شرکت محصولات خود را بر اساس استانداردهای IEC 61439 و ISIRI 2149 تولید می‌کند.

ویژگی برجسته پارس تابلو، کیفیت بالای بدنه، رنگ الکترواستاتیک و تنوع در طراحی ماژولار است.

13.2. تابلو برق توان‌گستر:

از تولیدکنندگان مطرح در زمینه تابلوهای توزیع و کنترل صنعتی است که با تمرکز بر پروژه‌های نفت، گاز و پتروشیمی فعالیت می‌کند. محصولات این شرکت شامل تابلوهای فشار ضعیف، تابلو MCC، تابلو ATS، و تابلوهای Outdoor می‌باشد. توان‌گستر در پروژه‌های صنعتی نیروگاهی و پالایشگاهی سابقه قابل‌توجهی دارد.

13.3. شرکت برنا الکتریک:

یکی از شرکت‌های معتبر در حوزه تجهیزات برق صنعتی و تابلوهای توزیع برق است. برنا الکتریک علاوه بر تابلوهای توزیع، در زمینه طراحی تابلوهای حفاظت ژنراتور و تابلو کنترل موتور نیز فعال است. این شرکت با بهره‌گیری از نرم‌افزارهای طراحی CAD Electrical و تولید بر پایه الزامات ISO 9001 توانسته گواهینامه‌های کیفی داخلی و بین‌المللی کسب کند.

13.4. شرکت تابلو صنعت پارس:

از تولیدکنندگان فعال در تولید تابلوهای برق صنعتی، ساختمانی و پروژه‌های عمرانی است. محصولات این شرکت شامل تابلوهای روشنایی، تابلوهای اصلی (Main Distribution Board) و تابلوهای چنج‌اور (ATS) است. تابلو صنعت پارس در حوزه نگهداری و خدمات پس از فروش نیز شناخته‌شده است.

13.5. شرکت نیرو تجهیز آسیا:

یکی از برندهای جدیدتر ولی با فناوری پیشرفته در تولید تابلو برق فشار متوسط و ضعیف است. این شرکت با استفاده از تجهیزات اتوماسیون و CNC در فرآیند ساخت تابلو، دقت ابعادی بالایی ارائه می‌دهد. تمرکز نیرو تجهیز آسیا بر کیفیت اتصالات، مقاومت در برابر خوردگی و استفاده از تجهیزات اروپایی در تابلوهای فشار متوسط است.

14. تولیدکنندگان معتبر خارجی تابلو برق:

در بازار جهانی، برندهای متعددی تابلوهای برق صنعتی و ساختمانی را با فناوری‌های روز دنیا عرضه می‌کنند. برخی از معروف‌ترین شرکت‌ها عبارتند از:

14.1. Schneider Electric (فرانسه):

اشنایدر الکتریک یکی از رهبران جهانی در صنعت برق و اتوماسیون است. محصولات تابلو برق این شرکت شامل تابلوهای توزیع هوشمند (Smart Panels)، تابلوهای MCC، تابلوهای فشار ضعیف Prisma و تابلوهای فشار متوسط Premset می‌باشد. ویژگی بارز محصولات اشنایدر، استفاده از فناوری‌های دیجیتال در مانیتورینگ، حفاظت و کنترل از راه دور است.

14.2. Siemens (آلمان):

شرکت زیمنس از پیشگامان تولید تابلوهای برق صنعتی، توزیع و کنترل موتور است. تابلوهای Sivacon و 8PT از معروف‌ترین محصولات این شرکت هستند. زیمنس با رعایت استانداردهای IEC 61439 و IEC 62271 محصولات خود را برای کار در محیط‌های سخت و صنایع سنگین طراحی می‌کند.

14.3. ABB (سوئیس/سوئد):

شرکت ABB یکی از بزرگ‌ترین تولیدکنندگان تجهیزات الکتریکی در جهان است. تابلوهای برق ABB به دلیل کیفیت بالا، طراحی مدولار و مقاومت در برابر حرارت و رطوبت، در پروژه‌های صنعتی و زیرساختی گسترده‌ای مورد استفاده قرار می‌گیرند. سری MNS و System pro E power از شناخته‌شده‌ترین مدل‌های تابلوهای فشار ضعیف ABB هستند.

14.4. Legrand (فرانسه):

لگراند در زمینه تجهیزات الکتریکی ساختمانی و تجاری فعالیت دارد. تابلوهای برق این برند برای مصارف خانگی، اداری و فروشگاهی طراحی می‌شوند و دارای سیستم‌های حفاظتی مطابق با NF C 15-100 هستند. مزیت لگراند، طراحی جمع‌وجور، ایمنی بالا و سهولت نصب است.

14.5. Eaton (آمریکا):

ایتون از برندهای معتبر جهانی در زمینه مدیریت انرژی و تولید تابلوهای برق صنعتی و ساختمانی است. محصولات این شرکت شامل تابلوهای MCC، تابلوهای چنج‌اور، تابلوهای حفاظتی و تابلوهای هوشمند مجهز به سیستم‌های مانیتورینگ می‌باشد. تکنولوژی Arc Flash Protection در تابلوهای Eaton از نقاط قوت آن است.

14.6. LS Electric (کره جنوبی):

شرکت LS Electric (قبلاً LSIS) یکی از تولیدکنندگان قدرتمند آسیایی است. این برند تابلوهای برق فشار متوسط و ضعیف را برای صنایع خودروسازی، فولاد، ساختمان و انرژی‌های تجدیدپذیر تولید می‌کند. محصولات LS Electric از نظر نسبت کیفیت به قیمت، گزینه‌ای مناسب برای بازار ایران محسوب می‌شوند.

15. جمع‌بندی:

تابلو برق قلب تپنده هر سیستم الکتریکی است و عملکرد ایمن آن نیازمند بازرسی، تست و سرویس منظم دوره‌ ای تابلوهای برق می‌باشد. رعایت استانداردها، ثبت سوابق فنی و استفاده از تجهیزات باکیفیت از الزامات حیاتی در نگهداری و سرویس دوره‌ ای تابلوهای برق محسوب می‌شود.

در نتیجه، اجرای یک برنامه نگهداری پیشگیرانه (PM)، علاوه بر افزایش طول عمر تجهیزات، از بروز خسارات و توقف‌های ناگهانی جلوگیری می‌کند.
