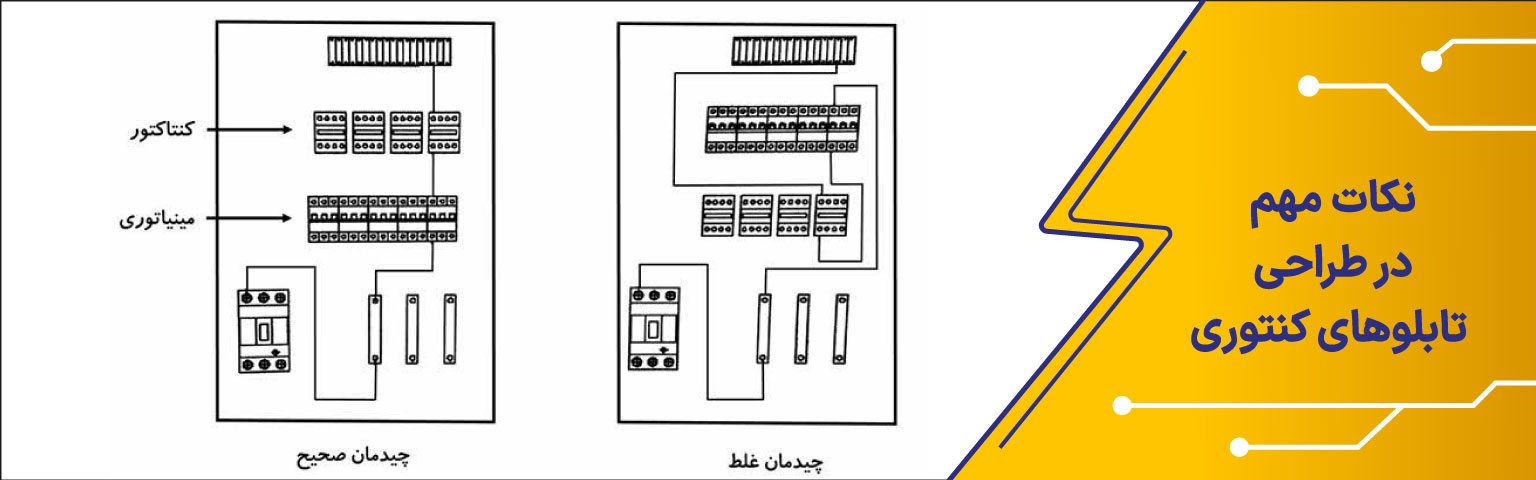

نکات مهم در طراحی تابلوهای کنتوری

فهرست عناوین

1. مقدمه
2. تعریف تابلوهای کنتوری
3. اهمیت طراحی صحیح تابلوهای کنتوری
4. اجزای اصلی تابلوهای کنتوری
5. نکات مهم در طراحی تابلوهای کنتوری
6. دستورالعمل‌ها و بخشنامه‌های شرکت توانیر
7. تولیدکنندگان معتبر تابلوهای کنتوری
8. محصولات و خدمات شرکت‌های تولیدکننده
9. ایمنی و حفاظت در طراحی تابلوهای کنتوری
10. منابع
11. سوالات متداول

مقدمه

تابلوهای کنتوری از اجزای کلیدی در سیستم‌های توزیع برق هستند که نقش مهمی در اندازه‌گیری و کنترل مصرف انرژی ایفا می‌کنند. طراحی صحیح این تابلوها نه تنها به کارایی بهتر سیستم کمک می‌کند، بلکه ایمنی و حفاظت از تجهیزات و کاربران را نیز تضمین می‌کند. در این مقاله به بررسی نکات مهم در طراحی تابلوهای کنتوری خواهیم پرداخت و دستورالعمل‌ها و بخشنامه‌های شرکت‌های توزیع برق و شرکت توانیر را بررسی خواهیم کرد. همچنین تولیدکنندگان معتبر تابلوهای کنتوری در ایران و خارج از کشور را معرفی خواهیم کرد.

تعریف تابلوهای کنتوری

تابلوهای کنتوری، تابلوهایی هستند که برای اندازه‌گیری و توزیع انرژی الکتریکی طراحی شده‌اند. این تابلوها معمولاً شامل کنتور برق، کلیدهای مینیاتوری، کلیدهای اتوماتیک و تجهیزات حفاظتی مانند فیوزها و ترمینال‌ها هستند. تابلوهای کنتوری به عنوان نقطه اتصال بین منبع تغذیه و بار مصرفی عمل می‌کنند و اطلاعات دقیقی از مصرف انرژی ارائه می‌دهند.

اهمیت طراحی صحیح تابلوهای کنتوری

طراحی صحیح تابلوهای کنتوری دارای اهمیت ویژه‌ای است، زیرا:

• افزایش ایمنی: طراحی مناسب موجب کاهش خطرات ناشی از برق‌گرفتگی و آتش‌سوزی می‌شود.
• کارایی بالاتر: تابلوهای بهینه شده می‌توانند عملکرد بهتری داشته باشند و مصرف انرژی را کاهش دهند.
• دسترس‌پذیری: طراحی مناسب باعث می‌شود که تعمیر و نگهداری تابلوها آسان‌تر شود.
• پاسخگویی به استانداردها: رعایت استانداردهای ملی و بین‌المللی در طراحی تابلوها الزامی است.

اجزای اصلی تابلوهای کنتوری

اجزای اصلی تابلوهای کنتوری شامل موارد زیر است:

• کنتور برق: برای اندازه‌گیری مصرف انرژی. کنتورها می‌توانند دیجیتال یا آنالوگ باشند و اطلاعات دقیقی از مصرف انرژی در اختیار کاربران قرار می‌دهند.
• کلید مینیاتوری: برای حفاظت از مدار در برابر بار اضافی. این کلیدها به سرعت قطع می‌شوند تا از آسیب به تجهیزات جلوگیری کنند.
• کلید اتوماتیک: برای قطع و وصل خودکار برق. این کلیدها معمولاً در شرایط اضطراری یا بار اضافی عمل می‌کنند.
• فیوز: برای جلوگیری از جریان اضافی. فیوزها در صورت افزایش جریان برق، مدار را قطع می‌کنند.
• ترمینال‌ها: برای اتصال سیم‌ها و تجهیزات. استفاده از ترمینال‌های با کیفیت بالا به جلوگیری از اتصالات ضعیف کمک می‌کند.
• سیستم ارت: برای حفاظت از ایمنی و جلوگیری از برق‌گرفتگی. سیستم ارت باید به‌طور صحیح نصب شود تا از خطرات ناشی از نشت برق جلوگیری کند.

نکات مهم در طراحی تابلوهای کنتوری

در طراحی تابلوهای کنتوری باید به نکات زیر توجه شود:

5.1. انتخاب مکان مناسب:

تابلو باید در محلی قرار گیرد که دسترسی به آن آسان باشد و تحت تأثیر عوامل محیطی (مانند رطوبت و دما) قرار نگیرد. همچنین باید از محل‌های پر تردد و خطرناک دور باشد.

5.2. استفاده از مواد با کیفیت:

استفاده از مواد مقاوم در برابر زنگ‌زدگی و حرارت برای ساخت تابلو ضروری است. تابلوها باید از جنس فلز یا پلاستیک مقاوم ساخته شوند تا در برابر شرایط جوی مختلف مقاومت کنند.

5.3. طراحی مناسب داخلی:

فضای کافی برای نصب اجزای مختلف و تهویه مناسب برای جلوگیری از گرم شدن تجهیزات. طراحی باید به گونه‌ای باشد که هوای گرم از داخل تابلو خارج شود.

5.4. نصب سیستم‌های حفاظتی:

استفاده از فیوزها و کلیدهای اتوماتیک برای حفاظت از مدارها. این تجهیزات باید به‌طور صحیح و در مکان‌های مناسب نصب شوند.

5.5. رعایت استانداردهای ایمنی:

طراحی باید مطابق با استانداردهای ملی و بین‌المللی باشد، از جمله استانداردهای IEC و NEC. این استانداردها شامل الزامات خاصی برای طراحی و نصب تابلوها هستند.

5.6. برچسب‌گذاری مناسب:

تمامی اجزا باید به‌طور دقیق برچسب‌گذاری شوند تا شناسایی و تعمیرات آسان‌تر باشد. برچسب‌ها باید خوانا و در مکان‌های قابل مشاهده قرار گیرند.

5.7. نصب سیستم ارتینگ:

برای جلوگیری از برق‌گرفتگی، باید سیستم ارتینگ به‌طور صحیح نصب شود. این سیستم باید به‌طور مرتب بررسی و آزمایش شود.

5.8. دسترسی به کنتور:

کنتور باید در مکانی نصب شود که به راحتی قابل دسترسی برای خواندن و تعمیر باشد. این موضوع به ویژه در ساختمان‌های بزرگ اهمیت دارد.

5.9. طراحی تابلو هوشمند:

در صورت امکان، از تابلوهای هوشمند استفاده شود که امکان کنترل و نظارت از راه دور را فراهم می‌کنند. این تابلوها می‌توانند داده‌های مصرف را به‌صورت آنلاین گزارش دهند.

5.10. تست و بازرسی دوره‌ای:

تابلوهای کنتوری باید به‌طور منظم تست و بازرسی شوند تا از عملکرد صحیح آن‌ها اطمینان حاصل شود. این بازرسی‌ها شامل بررسی اتصالات، عملکرد کلیدها و کنتورها است.

دستورالعمل‌ها و بخشنامه‌های شرکت توانیر

شرکت توانیر به عنوان نهاد اصلی مدیریت و نظارت بر توزیع برق در ایران، دستورالعمل‌ها و بخشنامه‌های خاصی برای طراحی و نگهداری تابلوهای کنتوری ارائه می‌دهد. این دستورالعمل‌ها شامل موارد زیر است:

• بازرسی‌های دوره‌ای: تابلوهای کنتوری باید به‌طور منظم بازرسی شوند تا مشکلات احتمالی شناسایی و رفع شوند. این بازرسی‌ها باید شامل بررسی وضعیت کلی تابلو، اتصالات و عملکرد تجهیزات باشد.
• رعایت استانداردهای طراحی: تمامی تابلوها باید مطابق با استانداردهای ملی و بین‌المللی طراحی شوند. این استانداردها شامل الزامات خاصی برای ایمنی و کارایی تجهیزات هستند.
• استفاده از تجهیزات استاندارد: تمامی اجزای تابلو باید از تولیدکنندگان معتبر و با تأییدیه‌های لازم تهیه شوند. این تجهیزات باید دارای گواهی‌های کیفیت و ایمنی باشند.
• آموزش پرسنل: پرسنل باید در زمینه نصب و نگهداری تابلوهای کنتوری آموزش‌های لازم را دریافت کنند. این آموزش‌ها باید شامل آشنایی با تجهیزات و روش‌های ایمنی باشد.

تولیدکنندگان معتبر تابلوهای کنتوری

7.1. آلفا برق:

تولید کننده تابلوهای برق استاندارد با بیش از دو دهه تجربه https://alfabargh.com

7.2. ایران پارس الکتریک:

سازنده انواع تابلوهای تک‌فاز و سه‌فاز https://iranparselectric.com

7.3. گام الکتریک سپاهان نوین دیار نون:

محصولات: تابلوهای توزیع برق و تجهیزات جانبی. https://electrosell.ir

محصولات و خدمات شرکت‌های تولیدکننده

شرکت‌های تولیدکننده تابلوهای کنتوری معمولاً محصولات زیر را ارائه می‌دهند:

• تابلو برق: شامل تابلوهای توزیع و کنتوری با قابلیت‌های مختلف.
• کنتورهای هوشمند: برای اندازه‌گیری دقیق مصرف انرژی و ارسال داده‌ها به صورت آنلاین.
• سیستم‌های حفاظتی: شامل کلیدهای مینیاتوری و اتوماتیک برای حفاظت از مدارها.
• خدمات مشاوره: مشاوره در زمینه طراحی و نصب تابلوهای کنتوری و ارائه راهکارهای بهینه.

ایمنی و حفاظت در طراحی تابلوهای کنتوری

ایمنی در طراحی تابلوهای کنتوری از اهمیت ویژه‌ای برخوردار است. رعایت نکات زیر می‌تواند به افزایش ایمنی کمک کند:

• سیستم ارت: نصب سیستم ارت به‌طور صحیح برای جلوگیری از برق‌گرفتگی. این سیستم باید به‌طور مرتب بررسی و آزمایش شود تا از عملکرد صحیح آن اطمینان حاصل شود.
• محافظت در برابر آب و رطوبت: استفاده از تابلوهای مقاوم در برابر رطوبت و گرد و غبار. این تابلوها باید دارای درپوش‌های مناسب و عایق‌بندی‌های لازم باشند.
• استفاده از کلیدهای حفاظتی: نصب کلیدهای مینیاتوری و اتوماتیک برای جلوگیری از بار اضافی و حفاظت از تجهیزات. این کلیدها باید به‌طور منظم بررسی و در صورت نیاز تعویض شوند.
