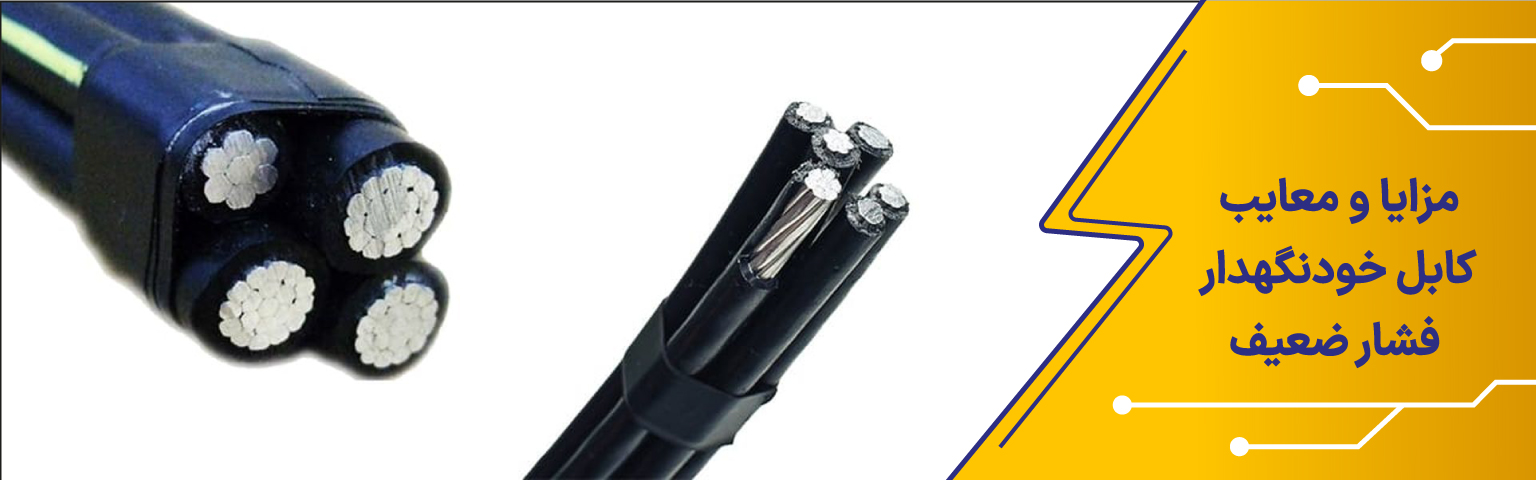

« مزایا و معایب کابل خودنگهدار فشار ضعیف »

1. مقدمه:

در دنیای امروز ، انتقال ایمن و کارآمد انرژی الکتریکی از اهمیت بالایی برخوردار است. کابل‌ های خودنگهدار فشار ضعیف ، به عنوان جایگزینی نوین برای شبکه های هوایی سیمی ، نقش بسزایی در توسعه و بهبود شبکه‌ های توزیع برق ایفا می‌کنند. این کابل‌ ها ، با ساختاری متفاوت و مزایای قابل توجه ، به تدریج در حال جایگزینی سیم‌ های لخت در سراسر جهان هستند. در این مقاله جامع ، به بررسی عمیق مزایا و معایب کابل خودنگهدار فشار ضعیف می‌پردازیم ، تمامی جنبه‌ های فنی ، اقتصادی ، و ایمنی مرتبط با آن را موشکافی می‌کنیم ، و همچنین به چالش‌ ها و فرصت ‌های پیش روی این فناوری نوین در شبکه‌ های برق اشاره خواهیم کرد. هدف از این مقاله ، ارائه دیدگاهی جامع و روشن برای متخصصان ، مهندسان ، و تمامی افرادی است که به دنبال درک بهتر این فناوری کلیدی در صنعت برق هستند.

آیا تا به حال به این فکر کرده‌اید که چرا سیم‌ های برق هوایی در شهرها و روستاها به تدریج جای خود را به کابل‌ های ضخیم‌تر و یکپارچه‌تری می‌دهند ؟ این تغییر ناشی از مزایای متعدد کابل‌ های خودنگهدار فشار ضعیف است. این کابل‌ ها ، که به عنوان یکی از اجزای حیاتی شبکه‌ های توزیع برق شناخته می‌شوند ، نقش مهمی در بهبود ایمنی ، کاهش هزینه ‌ها و افزایش قابلیت اطمینان سیستم‌ های الکتریکی ایفا می‌کنند. با این حال ، مانند هر فناوری دیگری ، کابل‌ های خودنگهدار نیز دارای معایبی هستند که باید به آنها توجه شود. همچنین در این مقاله ، به بررسی جامع مزایا و معایب کابل‌ های خودنگهدار فشار ضعیف خواهیم پرداخت و تلاش می‌کنیم تا درک کاملی از این فناوری مهم در صنعت برق به دست آوریم. در این راستا ، به تعریف کابل خودنگهدار ، انواع آن ، تجهیزات مورد نیاز ، دستورالعمل‌ های نصب ، تولیدکنندگان معتبر و چالش‌ های موجود در این حوزه نیز خواهیم پرداخت. هدف ما ارائه یک دیدگاه روشن و آموزنده در مورد این موضوع است تا بتوانیم تصمیمات آگاهانه‌تری در خصوص استفاده از این کابل‌ ها بگیریم.

2. تعریف و ساختار کابل خودنگهدار فشار ضعیف :

کابل خودنگهدار فشار ضعیف ، نوعی کابل الکتریکی است که برای انتقال انرژی الکتریکی در شبکه‌ های توزیع فشار ضعیف به کار می‌رود. تفاوت اصلی این کابل با کابل‌ های معمولی در این است که کابل خودنگهدار دارای یک ساختار یکپارچه و مقاوم است که به آن اجازه می‌دهد بدون نیاز به سیم‌ های نگهدارنده یا تکیه‌گاه ‌های متعدد ، به طور مستقل بین تیرهای برق نصب شود. این کابل‌ ها معمولاً از سه بخش اصلی تشکیل شده‌اند : هادی ( که رسانای جریان الکتریکی است و معمولاً از جنس آلومینیوم یا مس است ) ، عایق ( که از مواد پلیمری مانند پلی‌اتیلن یا پی وی سی ساخته شده و هادی را از محیط اطراف عایق می‌کند ) ، و نگهدارنده ( که معمولاً از یک رشته فولادی یا آلیاژ آلومینیوم ساخته شده و بار مکانیکی کابل را تحمل می‌کند ).

کابل‌ های خودنگهدار فشار ضعیف در مقایسه با کابل‌ های معمولی مزایای متعددی دارند. آنها نیاز به عایق‌ های اضافی و پایه ‌های متعدد را کاهش داده و از ایمنی بالاتری برخوردارند. همچنین ، نصب و نگهداری آنها معمولاً آسان‌تر و کم‌هزینه‌تر است. این کابل‌ ها عمدتاً در شبکه‌ های توزیع برق شهری و روستایی ، روشنایی معابر ، و انتقال برق به ساختمان‌ها مورد استفاده قرار می‌گیرند. همچنین ، در مناطقی که امکان نصب کابل‌ های زمینی وجود ندارد یا خطرات ناشی از عوامل جوی زیاد است ، کابل‌ های خودنگهدار به عنوان یک راه حل مناسب شناخته می‌شوند.

• اجزای تشکیل‌دهنده کابل خودنگهدار فشار ضعیف :

کابل خودنگهدار فشار ضعیف معمولاً از اجزای زیر تشکیل شده است :

هادی‌ های فاز : این هادی ‌ها وظیفه انتقال جریان الکتریکی را بر عهده دارند و معمولاً از جنس آلومینیوم یا مس هستند. هادی‌ها توسط یک لایه عایق پوشانده می‌شوند.

هادی نول : این هادی به عنوان نقطه مرجع ولتاژ در سیستم عمل می‌کند و معمولاً از جنس آلومینیوم است.

نگهدارنده ( مسنجر ) : یک رشته فولادی یا آلومینیومی که وظیفه تحمل وزن کابل و ایجاد کشش لازم را بر عهده دارد. این رشته می‌تواند به عنوان هادی حفاظتی ( ارت ) نیز عمل کند.

عایق : ماده‌ای که هادی ‌ها را پوشانده و از تماس الکتریکی آنها با یکدیگر یا با محیط جلوگیری می‌کند. عایق‌ ها معمولاً از جنس پلی‌اتیلن کراسلینک ( XLPE ) یا پلی‌وینیل کلراید ( PVC ) ساخته می‌شوند.

روکش : یک لایه محافظ بیرونی که کابل را در برابر عوامل جوی ، رطوبت ، و ضربات مکانیکی محافظت می‌کند. روکش معمولاً از جنس PVC یا پلی‌اتیلن ساخته می‌شود.

• تفاوت با سیم‌ های لخت هوایی :

سیم‌ های لخت هوایی ، هادی‌ های بدون عایقی هستند که در فاصله ‌های معینی توسط مقره‌ ها از تیر های برق آویزان می‌شوند. این سیم‌ ها مستعد اتصالات کوتاه ، برق‌گرفتگی ، و سرقت هستند. در مقابل ، کابل‌ های خودنگهدار دارای ساختار عایق‌شده و یکپارچه هستند که ایمنی و قابلیت اطمینان بیشتری را فراهم می‌کنند.

3. مزایای کابل خودنگهدار فشار ضعیف :

کابل‌ های خودنگهدار فشار ضعیف مزایای متعددی نسبت به روش‌ های سنتی انتقال برق دارند. این مزایا به طور عمده در این بخش به شرح ذیل بررسی شده است :

• کاهش تلفات انرژی و بهبود راندمان :

تلفات در شبکه‌ های هوائی سیمی : در شبکه‌ های هوائی سیمی ، تلفات انرژی به دلایل مختلفی از جمله مقاومت الکتریکی سیم‌ ها ، تلفات کرونا ( به دلیل یونیزاسیون هوا در اطراف سیم‌ ها در ولتاژ های بالا ) ، تلفات ناشی از رطوبت و خوردگی اتصالات ، و تلفات ناشی از اتصالات شل و نامناسب رخ می‌دهد.

اثر عایق کابل خودنگهدار بر کاهش تلفات : عایق به کار رفته در کابل‌ های خودنگهدار ، از تماس مستقیم هادی ‌ها با هوا جلوگیری می‌کند و به این ترتیب ، تلفات ناشی از رطوبت ، خوردگی ، و کرونا را به میزان قابل توجهی کاهش می‌دهد.

بررسی تلفات کرونا و کاهش آن در کابل‌ های خودنگهدار : تلفات کرونا در ولتاژ های بالا بیشتر است. کابل‌ های خودنگهدار به دلیل عایق‌بندی مناسب ، یونیزاسیون هوا را کاهش داده و تلفات کرونا را به حداقل می‌رسانند.

• افزایش ایمنی شبکه و کاهش خطرات :

بررسی خطرات ناشی از سیم‌ های لخت و اتصالات غیر ایمن : سیم‌ های لخت در معرض تماس مستقیم افراد ، حیوانات ، و اشیا هستند و در صورت تماس تصادفی ، خطر برق‌گرفتگی و حوادث جدی را به همراه دارند. اتصالات غیراستاندارد نیز می‌توانند منجر به آتش‌سوزی شوند.

نقش عایق در کاهش خطر برق‌گرفتگی و حوادث : کابل‌ های خودنگهدار به دلیل داشتن عایق مقاوم ، احتمال برق‌گرفتگی و حوادث را به شدت کاهش می‌دهند. عایق به عنوان یک مانع محافظتی عمل کرده و از تماس مستقیم با هادی ‌ها جلوگیری می‌کند.

کاهش خطرات ناشی از سقوط سیم‌ ها و اتصالات : سیم‌ های لخت در اثر عوامل جوی مانند باد و طوفان ، مستعد پارگی و سقوط هستند. کابل‌ های خودنگهدار به دلیل داشتن رشته نگهدارنده و ساختار محکم ، پایداری بیشتری دارند و خطر سقوط آن‌ها کمتر است.

• کاهش سرقت شبکه و خسارات مالی :

بررسی روش‌ های رایج سرقت سیم‌ های مسی و آلومینیومی : سیم‌ های مسی و آلومینیومی به دلیل ارزش بالای فلز ، هدف سارقان قرار می‌گیرند. سرقت سیم‌ ها علاوه بر خسارات مالی ، باعث قطعی برق و ایجاد اختلال در شبکه نیز می‌شود.

دلایل کاهش سرقت در کابل‌ های خودنگهدار : کابل‌ های خودنگهدار به دلیل ساختار عایق‌بندی شده ، دارای وزن بالاتر و همچنین پیچیدگی بیشتر در جداسازی فلزات ، برای سارقان جذابیت کمتری دارند.

تأثیر کابل خودنگهدار بر امنیت شبکه : استفاده از کابل خودنگهدار ، امنیت شبکه را افزایش داده و از خسارات ناشی از سرقت جلوگیری می‌کند.

• کاهش هزینه ‌های نگهداری و تعمیرات :

مقایسه هزینه ‌های نگهداری سیم‌ های لخت و کابل‌ های خودنگهدار : شبکه‌ های سیمی لخت به دلیل تماس مستقیم با عوامل جوی و فرسودگی ، نیاز به بازرسی و تعمیرات مکرر دارند. کابل‌ های خودنگهدار به دلیل ساختار مقاوم و عایق‌بندی شده ، نیاز به نگهداری کمتری دارند.

بررسی دوام و طول عمر کابل‌ های خودنگهدار : کابل‌ های خودنگهدار معمولاً دارای طول عمر بیشتری نسبت به سیم‌ های لخت هستند و در شرایط آب و هوایی مختلف ، مقاومت بالاتری از خود نشان می‌دهند.

تأثیر کابل خودنگهدار بر کاهش دفعات تعمیرات : به دلیل مقاومت بالاتر در برابر عوامل جوی و کاهش احتمال خرابی ، کابل‌ های خودنگهدار نیاز به تعمیرات کمتری دارند.

• افزایش قابلیت اطمینان و پایداری شبکه :

تأثیر شرایط جوی بر شبکه‌ های سیمی و کابل‌ های خودنگهدار : شبکه‌ های سیمی لخت در برابر عوامل جوی مانند باد ، باران ، برف ، و یخ‌زدگی ، آسیب‌پذیر هستند. این عوامل می‌توانند باعث پارگی سیم‌ ها ، اتصالات کوتاه ، و قطعی برق شوند.

بررسی عملکرد کابل خودنگهدار در برابر باد ، باران ، و برف : کابل‌ های خودنگهدار به دلیل ساختار مستحکم و عایق‌بندی شده ، در برابر شرایط جوی سخت ، مقاومت بالاتری دارند و کمتر تحت تأثیر این عوامل قرار می‌گیرند.

نقش کابل خودنگهدار در کاهش قطعی برق : استفاده از کابل‌ های خودنگهدار ، احتمال قطعی برق ناشی از عوامل جوی و حوادث غیرمترقبه را کاهش می‌دهد و به پایداری شبکه کمک می‌کند.

• کاهش نیاز به حریم و فضای بیشتر :

تأثیر حریم بر هزینه ‌های اجرای شبکه : حریم در شبکه‌ های برق ، به فضای خالی اطراف سیم‌ ها گفته می‌شود که برای ایمنی افراد و جلوگیری از خطرات احتمالی در نظر گرفته می‌شود. ایجاد حریم در مناطق شهری و پر تراکم ، هزینه بالایی دارد.

مزایای استفاده از کابل خودنگهدار در مناطق شهری و پر تراکم : کابل‌ های خودنگهدار به دلیل عایق بودن ، نیاز به حریم کمتری دارند که این امر ، اجرای شبکه را در مناطق شهری و پر تراکم ، آسان‌تر و کم‌هزینه‌تر می‌کند.

بررسی تطبیقی حریم مورد نیاز برای سیم و کابل خودنگهدار : سیم‌ های لخت به دلیل خطر برق‌گرفتگی ، نیاز به حریم بیشتری دارند. کابل‌ های خودنگهدار ، به دلیل عایق بودن ، به حریم کمتری نیاز دارند که این امر باعث صرفه‌جویی در فضا و هزینه ‌ها می‌شود.

• بهبود منظر شهری و زیبایی بصری :

تأثیر سیم‌ های لخت بر منظره شهری : سیم‌ های لخت هوایی ، معمولاً به صورت نامنظم و درهم‌پیچیده در شهرها دیده می‌شوند که این امر ، باعث ایجاد منظره‌ای ناخوشایند و نامنظم می‌شود.

بررسی مزایای کابل خودنگهدار در بهبود سیمای شهری : کابل‌ های خودنگهدار به دلیل ساختار منظم و یکپارچه ، ظاهر زیباتری دارند و در مقایسه با سیم‌ های لخت ، به بهبود سیمای شهری کمک می‌کنند.

موردکاوی پروژه‌ های سیم به کابل و تأثیر آن‌ها بر محیط بصری : اجرای پروژه‌ های سیم به کابل در بسیاری از شهرها ، باعث ایجاد منظره‌ای منظم‌تر و زیباتر شده است. این پروژه‌ ها ، علاوه بر بهبود ایمنی و پایداری شبکه ، به ارتقای کیفیت بصری محیط شهری نیز کمک کرده‌اند.

4. معایب کابل خودنگهدار فشار ضعیف :

با وجود مزایای فراوان کابل‌ های خودنگهدار فشار ضعیف ، این کابل‌ ها دارای معایبی نیز هستند که باید در نظر گرفته شوند. این معایب عمدتاً به هزینه اولیه ، محدودیت‌های نصب و آسیب‌پذیری مربوط می‌شوند :

• هزینه اولیه بالاتر نسبت به سیم‌ های لخت :

مقایسه قیمت خرید سیم‌ های لخت و کابل‌ های خودنگهدار : قیمت خرید کابل‌ های خودنگهدار به دلیل استفاده از مواد عایق و ساختار پیچیده‌تر ، معمولاً بیشتر از سیم‌ های لخت است.

بررسی هزینه ‌های جانبی نصب و راه‌اندازی : نصب کابل‌ های خودنگهدار ، نیاز به یراق‌آلات و تجهیزات خاصی دارد که این امر ، هزینه ‌های جانبی را افزایش می‌دهد.

تحلیل اقتصادی هزینه چرخه عمر کابل و سیم : با وجود هزینه اولیه بیشتر کابل خودنگهدار ، بررسی هزینه چرخه عمر شامل هزینه ‌های خرید ، نصب ، نگهداری و تعمیرات ، نشان می‌دهد که در بلندمدت ، کابل خودنگهدار به دلیل کاهش هزینه ‌های نگهداری ، اقتصادی‌تر است.

• نیاز به یراق‌آلات و تجهیزات خاص :

بررسی انواع یراق‌آلات مورد نیاز برای نصب کابل خودنگهدار : نصب کابل خودنگهدار نیاز به انواع کلمپ‌ ها ، مقره‌ ها ، اتصالات ، و سیم‌ های مهار دارد.

تأثیر استفاده از یراق‌آلات با کیفیت بر طول عمر شبکه : استفاده از یراق‌آلات با کیفیت و مطابق با استاندارد های لازم ، در افزایش طول عمر شبکه و کاهش احتمال خرابی ، بسیار مؤثر است.

هزینه تهیه و نگهداری تجهیزات مخصوص نصب : تهیه و نگهداری ابزار و تجهیزات مخصوص نصب کابل خودنگهدار ، هزینه اضافی را به همراه دارد.

• پیچیدگی نصب و نیاز به تخصص :

مقایسه نصب سیم لخت و کابل خودنگهدار : نصب کابل خودنگهدار ، پیچیده‌تر و زمان‌برتر از نصب سیم لخت است و نیاز به دقت و مهارت بیشتری دارد.

اهمیت آموزش و مهارت نیروی انسانی برای نصب کابل : نصب کابل خودنگهدار باید توسط افراد آموزش‌دیده و متخصص انجام شود تا از بروز خطاهای احتمالی جلوگیری شود.

تأثیر نصب نادرست بر طول عمر و عملکرد شبکه : نصب نادرست کابل خودنگهدار می‌تواند باعث کاهش طول عمر ، افزایش تلفات ، و بروز خطرات ایمنی شود.

• مشکلات احتمالی در تعمیر و نگهداری :

بررسی چالش‌ های تعمیر و تعویض کابل خودنگهدار : در صورت بروز خرابی یا آسیب‌دیدگی ، تعمیر و تعویض کابل خودنگهدار ، پیچیده‌تر از سیم لخت است و نیاز به ابزار و تجهیزات خاصی دارد.

تأثیر آسیب‌ های مکانیکی بر کابل‌ های خودنگهدار : کابل‌ های خودنگهدار در اثر ضربات مکانیکی و آسیب‌های محیطی ، مستعد خرابی و کاهش عمر مفید هستند.

مقایسه سهولت تعمیر سیم و کابل خودنگهدار : تعمیر سیم لخت ساده‌تر و سریع‌تر از کابل خودنگهدار است ، اما کابل خودنگهدار به دلیل ساختار مقاوم‌تر ، احتمال خرابی کمتری دارد.

• محدودیت در ظرفیت انتقال جریان :

بررسی ظرفیت انتقال جریان کابل‌ های خودنگهدار در مقایسه با سیم‌ های لخت : کابل‌ های خودنگهدار با مقطع یکسان ، ممکن است ظرفیت انتقال جریان کمتری نسبت به سیم‌ های لخت داشته باشند.

تأثیر پارامترهای مختلف بر ظرفیت انتقال جریان : ظرفیت انتقال جریان کابل ، به عواملی مانند جنس هادی ، مقطع کابل ، دمای کارکرد ، و شرایط محیطی بستگی دارد.

ملاحظات انتخاب کابل بر اساس نیازهای شبکه : در انتخاب کابل خودنگهدار ، باید ظرفیت انتقال جریان مورد نیاز شبکه را در نظر گرفت.

5. انواع کابل خودنگهدار فشار ضعیف به همراه مشخصات فنی :

در این بخش ، به طور مفصل به معرفی انواع کابل‌ های خودنگهدار ، مواد سازنده ، و مشخصات فنی آنها پرداخته می‌شود. کابل‌ های خودنگهدار فشار ضعیف بر اساس معیار های مختلفی دسته‌بندی می‌شوند. مهم‌ترین این دسته‌بندی ‌ها بر اساس جنس هادی ، جنس عایق و تعداد رشته‌ها و سطح مقطع است :

• دسته‌بندی بر اساس جنس هادی :
• کابل خودنگهدار آلومینیومی :

این نوع کابل‌ ها به دلیل وزن سبک و قیمت مناسب ، پرکاربردترین نوع کابل خودنگهدار هستند. آلومینیوم به عنوان یک رسانای الکتریکی خوب ، عملکرد مطلوبی را ارائه می‌دهد.

• کابل خودنگهدار مسی :

کابل‌ های مسی به دلیل رسانایی الکتریکی بالاتر و مقاومت مکانیکی بهتر ، در مواردی که نیاز به انتقال جریان بالاتر یا مقاومت بیشتری در برابر کشش است ، استفاده می‌شوند. با این حال ، قیمت بالاتر مس باعث شده تا استفاده از کابل‌ های آلومینیومی رایج‌تر باشد.

• دسته‌بندی بر اساس جنس عایق :
• کابل خودنگهدار با عایق پلی‌اتیلن ( PE ) :

عایق پلی‌اتیلن به دلیل مقاومت خوب در برابر رطوبت ، اشعه UV و مواد شیمیایی ، در بسیاری از کابل‌ های خودنگهدار استفاده می‌شود.

• کابل خودنگهدار با عایق پی وی سی ( PVC ) :

عایق پی وی سی نیز به دلیل قیمت پایین‌تر و سهولت در تولید ، در برخی از کابل‌ های خودنگهدار استفاده می‌شود. با این حال ، مقاومت آن در برابر شرایط جوی و اشعه UV کمتر از پلی‌اتیلن است.

• دسته‌بندی بر اساس تعداد رشته‌ها و سطح مقطع :

کابل‌ های خودنگهدار در انواع مختلف با تعداد رشته‌های متغیر ( تک رشته ، سه رشته ، چهار رشته و غیره ) و سطح مقطع‌های مختلف تولید می‌شوند. انتخاب تعداد رشته‌ها و سطح مقطع کابل به میزان جریان الکتریکی مورد نیاز و شرایط پروژه بستگی دارد.

علاوه بر این ، کابل‌ های خودنگهدار مطابق با استانداردهای مختلفی مانند استاندارد IEC ، استاندارد ملی ایران و سایر استانداردهای بین‌المللی تولید می‌شوند. انتخاب کابل مناسب باید بر اساس استانداردهای مربوطه و شرایط خاص هر پروژه صورت گیرد.

6. یراق‌آلات و تجهیزات مورد نیاز برای نصب کابل خودنگهدار :

• انواع کلمپ‌ های انتهایی و کششی :

کلمپ‌ ها برای اتصال و مهار کابل‌ ها در نقاط انتهایی و کششی خط استفاده می‌شوند. کلمپ‌ های انتهایی برای مهار کابل در ابتدا و انتهای خط و کلمپ‌ های کششی برای اتصال کابل به مهارها در فواصل طولانی به کار می‌روند.

کلمپ انتهایی : برای مهار کابل در ابتدا و انتهای خط و اتصال آن به سازه‌های مربوطه

کلمپ کششی : برای جلوگیری از ایجاد کشش در کابل و اتصال آن به مهارها در طول مسیر

• انواع مقره ‌ها و مهار ها :

مقره‌ ها برای جداسازی الکتریکی کابل از سازه‌ های نگهدارنده و مهار ها برای نگهداری و ایجاد کشش مناسب در کابل استفاده می‌شوند.

مقره سوزنی : برای نصب کابل در فواصل کوتاه و جلوگیری از تماس الکتریکی با سازه

مقره کششی : برای نگهداری کابل در نقاط کششی و مهار آن

سیم مهار : برای ایجاد کشش در کابل و مهار آن در برابر نیروهای جانبی

• انواع اتصالات و سرکابل‌ ها :

اتصالات برای اتصال دو کابل به یکدیگر و سرکابل‌ ها برای اتصال کابل به تجهیزات برقی استفاده می‌شوند.

اتصال پیچی : برای اتصال کابل‌ ها به یکدیگر با استفاده از پیچ و مهره

اتصال پرسی : برای اتصال کابل‌ ها با استفاده از پرس و ایجاد اتصال محکم

سرکابل : برای اتصال کابل به تجهیزات برقی مانند ترانسفورماتورها و تابلو های برق

• انواع سیم مهار و سیم ارت:

سیم مهار برای ایجاد کشش و مهار کابل و سیم ارت برای حفاظت در برابر برق گرفتگی استفاده می‌شود.

سیم مهار فولادی : برای ایجاد کشش و مهار کابل در برابر نیروهای مکانیکی

سیم ارت مسی : برای اتصال سیستم به زمین و حفاظت در برابر جریان‌های نشتی

• ابزار مخصوص نصب و کشش کابل :

ابزارهای مخصوص برای نصب و کشش کابل خودنگهدار ، شامل دستگاه کشش ، قرقره ، و ابزارهای برش و پرس.

دستگاه کشش : برای ایجاد کشش مناسب در کابل هنگام نصب

قرقره : برای هدایت و حرکت کابل در طول مسیر

ابزار برش و پرس : برای برش کابل و اتصال یراق‌آلات

7. دستورالعمل‌ها و بخشنامه‌های شرکت‌ های توزیع برق و شرکت توانیر :

• استاندارد های فنی کابل‌ های خودنگهدار بر اساس استاندارد های بین‌المللی و ملی :

شرکت توانیر و شرکت‌های توزیع برق ، استاندارد های فنی دقیقی برای کابل‌ های خودنگهدار تعیین کرده‌اند که بر اساس استاندارد های بین‌المللی مانند IEC و استاندارد های ملی تدوین شده‌اند. این استاندارد ها شامل مواردی مانند مواد اولیه ، ابعاد ، مقاومت الکتریکی ، مقاومت مکانیکی ، و الزامات عایق‌بندی هستند.

• دستورالعمل‌ های نصب ، راه‌اندازی و بهره‌برداری از شبکه‌ های کابل خودنگهدار:

دستورالعمل‌ های نصب کابل خودنگهدار ، شامل مراحل آماده‌سازی ، نصب یراق‌آلات ، کشش کابل ، اتصال کابل ، و بازرسی نهایی است. دستورالعمل‌ های بهره‌برداری شامل مراحل بررسی و نگهداری دوره ای ، تست و آزمایش کابل می‌باشد.

• مقررات و الزامات ایمنی و حفاظت در نصب و بهره‌برداری :

مقررات ایمنی شامل استفاده از تجهیزات ایمنی ، رعایت فاصله ایمنی ، و اجرای مراحل نصب توسط افراد ماهر و آموزش دیده است.

• ضوابط و قوانین مربوط به پروژه‌ های سیم به کابل :

این ضوابط شامل الزامات فنی ، مالی ، و اجرایی برای پروژه‌ های تبدیل شبکه‌ های سیمی به کابل خودنگهدار است.

• دستورالعمل ‌های مربوط به بازرسی دوره‌ای و نگهداری :

دستورالعمل ‌های بازرسی دوره‌ای شامل مراحل بررسی سلامت کابل ، اتصالات ، و یراق‌آلات ، و انجام تعمیرات لازم در صورت وجود خرابی است.

• تأثیر این بخشنامه‌ ها بر انتخاب و نصب کابل‌ های خودنگهدار :

رعایت دستورالعمل ‌ها و بخشنامه ‌های شرکت‌ های توزیع برق و شرکت توانیر ، در انتخاب ، نصب ، و بهره‌برداری از کابل‌ های خودنگهدار ، بسیار ضروری است و به افزایش ایمنی و پایداری شبکه کمک می‌کند.

8. تولیدکنندگان معتبر کابل خودنگهدار فشار ضعیف در ایران و جهان :

در این بخش به معرفی کامل تولیدکنندگان برتر با ذکر محصولات ، وب سایت رسمی ، کاتالوگ محصولات و گواهینامه‌ های اخذ شده توسط شرکت‌ها پرداخته می‌شود :

• تولیدکنندگان معتبر کابل خودنگهدار فشار ضعیف در ایران :
• • • شرکت کابل مسین :

محصولات : انواع کابل‌ های خودنگهدار فشار ضعیف ، کابل‌ های قدرت ، سیم‌ های برق ، و هادی‌های آلومینیومی

گواهینامه ‌ها : گواهینامه‌ های استاندارد ملی ایران ( ISIRI ) و گواهینامه ‌های سیستم مدیریت کیفیت ( ISO )

• شرکت سیم و کابل همدان :

محصولات : انواع کابل‌ های خودنگهدار ، سیم‌ های افشان ، کابل‌ های کنترل ، و کابل‌ های مخابراتی

گواهینامه ‌ها : گواهینامه‌ های استاندارد ملی ایران ( ISIRI ) و گواهینامه ‌های سیستم مدیریت کیفیت ( ISO )

• شرکت کابل البرز :

محصولات : انواع کابل‌ های خودنگهدار ، کابل‌ های مخابراتی ، سیم‌ های ساختمانی ، و کابل‌ های ابزار دقیق

گواهینامه‌ ها : گواهینامه‌ های استاندارد ملی ایران ( ISIRI ) و گواهینامه ‌های سیستم مدیریت کیفیت ( ISO )

• تولیدکنندگان معتبر کابل خودنگهدار فشار ضعیف در جهان :
  • Prysmian Group :

محصولات : انواع کابل‌ های خودنگهدار ، کابل‌ های زیردریایی ، کابل‌ های فیبر نوری ، و سیستم‌های انتقال نیرو

وب‌سایت : www.prysmiangroup.com

گواهینامه‌ ها : گواهینامه‌ های استانداردهای بین‌المللی مانند IEC و گواهینامه‌ های سیستم مدیریت کیفیت ( ISO )

• Nexans :

محصولات : انواع کابل‌ های خودنگهدار ، کابل‌ های فشار قوی ، کابل‌ های مخابراتی ، و سیم‌ های برق

وب‌سایت : www.nexans.com

گواهینامه‌ ها : گواهینامه‌ های استانداردهای بین‌المللی مانند IEC و گواهینامه‌ های سیستم مدیریت کیفیت ( ISO )

• General Cable :

محصولات : انواع کابل‌ های خودنگهدار ، کابل‌ های صنعتی ، کابل‌ های ساختمانی ، و سیم‌ های برق

گواهینامه‌ ها : گواهینامه‌ های استانداردهای بین‌المللی مانند IEC و گواهینامه‌ های سیستم مدیریت کیفیت ( ISO )

9. نتیجه‌گیری جامع و کاربردی :

کابل‌ های خودنگهدار فشار ضعیف به عنوان یکی از اجزای اساسی شبکه‌ های توزیع برق مدرن ، از مزایا و معایب خاصی برخوردارند. این کابل‌ ها با افزایش ایمنی ، کاهش هزینه ‌های کلی و ارتقاء قابلیت اطمینان سیستم‌ های برق ، جایگزینی مناسب برای سیستم‌ های سیم‌کشی سیمی به شمار می‌روند. با این حال ، معایب مرتبط با هزینه ‌های اولیه ، نیاز به مهارت‌های خاص و چالش‌ های مختلف پروژه ، باید مورد توجه کارفرمایان و پیمانکاران قرار گیرد.

انتخاب نوع کابل خودنگهدار مناسب ، رعایت اصول نصب و نگهداری ، و همکاری با تولیدکنندگان معتبر می‌تواند به موفقیت پروژه‌ های برق‌رسانی کمک کند. با پیشرفت تکنولوژی و به روزرسانی استاندارد ها ، انتظار می‌رود کابل‌ های خودنگهدار در آینده به انتخاب اول بسیاری از مهندسان و پیمانکاران در صنعت برق تبدیل شوند.

این مقاله سعی داشت تا یک دیدگاه جامع نسبت به کابل‌ های خودنگهدار فشار ضعیف ارائه کند. با آگاهی از مزایا ، معایب و چالش‌ ها ، می‌توان تصمیمات بهتری در خصوص استفاده از این فناوری گرفت و به ارتقاء کیفیت و ایمنی شبکه‌ های توزیع برق کمک کرد.

10. منابع مورد استفاده در این مقاله :

کتاب‌های تخصصی :

• “ جغرافیای سیستم‌ های برق‌رسانی ” تألیف توسط مهندسان برق ، انتشارات دانشگاه صنعتی شریف ، تهران ، ایران ( چاپ اول : 1395 )
• “ طراحی ، تولید و نصب کابل‌ های خودنگهدار ” نوشته توسط متخصصان رشته برق ، انتشارات دانشگاه صنعتی اصفهان ، اصفهان ، ایران ( چاپ اول : 1398 )

• • مقالات علمی در نشریات داخلی و خارجی :
• “ تکنولوژی کابل‌ های خودنگهدار در سیستم‌های توزیع برق ” اثر گروه تحقیقاتی کابل‌ های خودنگهدار ، مجله علمی “ هیدروکیمیا و انرژی نو ” ، شماره 25 ، سال 1399.
• “ بررسی عملکرد کابل‌ های خودنگهدار در شرایط جوی مختلف ” اثر محمدرضا فاضل و همکاران ، مجله علمی “ فیزیک و مهندسی ” ، شماره 14 ، سال 1400.
•
  • سایت‌ ها و وب ‌سایت ‌های تخصصی :
• وب‌ سایت رسمی انجمن ملی مهندسان برق و الکترونیک ( IEEE )
• وب‌ سایت ایران کابل تولیدکننده کابل‌ های برق ، اصفهان ، ایران
• وب ‌سایت کابل ‌سازی البرز تولیدکننده کابل‌ ها و اتصالات الکتریکی
•
  • استانداردهای بین‌المللی و ملی :
• استاندارد 60502 IEC برای کابل‌ های خودنگهدار
• استاندارد 9818 ISIRI برای کابل‌ های الکتریکی
