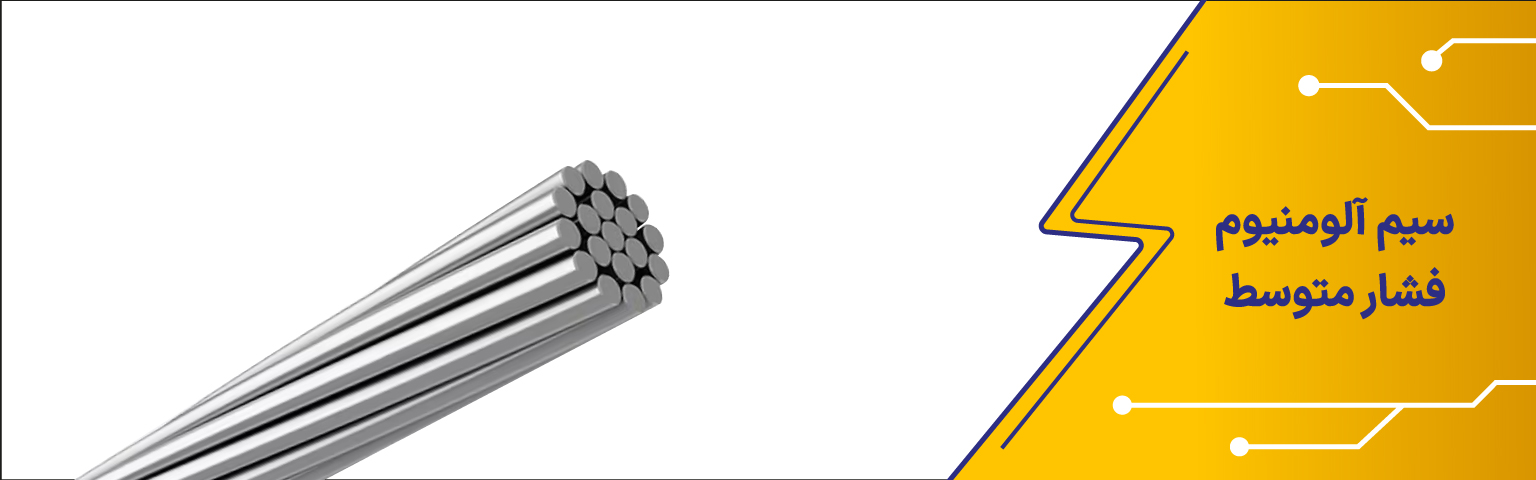

«سیم آلومینیوم فشار متوسط»

• مقدمه

سیم آلومینیوم به عنوان یکی از اجزای اصلی در سیستم‌های توزیع برق فشار متوسط، نقش بسیار مهمی در تأمین انرژی الکتریکی دارد. این نوع سیم‌ها به دلیل ویژگی‌های خاص خود، از جمله وزن سبک و خواص الکتریکی مناسب، به طور گسترده‌ای در صنعت برق مورد استفاده قرار می‌گیرند.

• انواع سیم آلومینیوم:

1.سیم آلومینیوم ساده (AAC – All Aluminum Conductor):

این نوع سیم‌ها معمولاً از یک یا چند رشته آلومینیوم ساده ساخته می‌شوند و برای کاربردهای overhead، مانند خطوط انتقال هوایی، استفاده می‌شوند. این سیم‌ها از آلومینیوم خالص ساخته می‌شوند و سبک هستند اما مقاومت الکتریکی نسبتاً بالاتری دارند. به همین دلیل، برای خطوط کوتاه‌تر و جریان‌های کمتر مناسب‌تر هستند.

2. سیم آلومینیوم فولاد تقویت شده (ACSR – Aluminum Conductor Steel Reinforced):

این سیم‌ها شامل یک هسته فولادی و لایه‌های آلومینیومی هستند و به منظور تحمل بار مکانیکی بیشتر و کاهش خطر شکستگی در شرایط آب و هوایی نامساعد طراحی شده‌اند. این سیم‌ها از یک هسته فولادی محکم پوشیده شده با لایه‌های آلومینیوم تشکیل شده‌اند. این ترکیب، استحکام مکانیکی بالایی را ارائه می‌دهد و مناسب برای خطوط طولانی‌تر و با دهانه‌های بیشتر است. مقاومت الکتریکی ACSR از AAC کمتر است.

3. سیم آلومینیوم با عایق (AAAC):

این سیم‌ها، شامل آلومینیوم آلیاژی هستند و دارای عایق هستند که به کاهش تأثیرات جوی و محیطی کمک می‌کند.

• کاربردهای سیم آلومینیوم:

1. انتقال برق: از سیم‌آلومینیوم برای انتقال برق در ایستگاه‌های برق و خطوط توزیع استفاده می‌شود.

2. ساختمان‌ها: در سیستم‌های برقی ساختمان‌ها به عنوان کابل‌های تغذیه و توزیع برق.

3. صنعت: در صنایع مختلف برای تأمین انرژی الکتریکی تجهیزات و ماشین‌آلات.

• جریان مجاز سیم آلومینیوم:

جریان مجاز سیم‌های آلومینیومی به عوامل متعددی مانند قطر سیم، نوع عایق و شرایط محیطی بستگی دارد. به طور کلی، سیم‌های آلومینیومی به دلیل مقاومت الکتریکی بالاتر نسبت به مس، باید با دقت انتخاب شوند تا دچار آسیب نشوند یا عملکرد غلط نداشته باشند. هر چه قطر سیم آلومینیم بیشتر باشد، ظرفیت جریان هم بیشتر خواهد بود.

• احداث شبکه برق فشار متوسط (20 کیلوولت) با سیم آلومینیوم:

احداث شبکه برق فشار متوسط (20 کیلوولت) با سیم آلومینیوم، یک فرآیند پیچیده شامل مراحل مختلفی است که به دقت و رعایت استانداردهای ایمنی نیاز دارد. این مراحل به طور خلاصه شامل موارد زیر است:

1. برنامه‌ریزی و طراحی:

• مطالعه منطقه: بررسی توپوگرافی منطقه، تعیین مسیر خطوط انتقال، شناسایی موانع (مانند ساختمان‌ها، درختان، رودخانه‌ها) و ارزیابی شرایط محیطی (مانند باد، بارش، دما) ضروری است.

• انتخاب نوع سیم: نوع سیم آلومینیوم (AAC یا ACSR) بر اساس طول خط، جریان مورد نیاز، شرایط محیطی و بودجه انتخاب می‌شود. مشخصات فنی سیم ( قطر، سطح مقطع، ظرفیت جریان و … ) بر اساس محاسبات مهندسی تعیین می گردد.

• طراحی مسیر خط: طراحی مسیر خط با در نظر گرفتن شیب زمین، فاصله از موانع، و استانداردهای فاصله مجاز از ساختمان‌ها و تاسیسات دیگر انجام می‌شود.

• طراحی پست‌های برق: طراحی و مکان‌یابی پست‌های برق فشار متوسط برای تامین برق و حفاظت از شبکه انجام می‌شود.

2. آماده‌سازی محل:

• تخریب موانع: برش درختان و یا جابجایی موانع در مسیر خطوط انتقال. این کار با رعایت استانداردهای ایمنی و اخذ مجوزهای لازم انجام می‌شود.

• حفر چاله‌ها: حفاری برای نصب پایه‌ها و دکل‌ها. عمق و ابعاد چاله‌ها بر اساس نوع خاک و ارتفاع پایه‌ها تعیین می‌شود.

• تهیه مصالح: تهیه پایه‌ها، دکل‌ها، اتصالات، سیم‌های آلومینیوم و سایر تجهیزات لازم.

3. نصب پایه‌ها و دکل‌ها:

• نصب پایه‌ها: قرار دادن پایه‌ها در چاله‌ها، بتن‌ریزی و اطمینان از استحکام و عمود بودن آن‌ها. نوع پایه‌ها (بتنی، فلزی و…) بر اساس شرایط زمین و بارگذاری تعیین می‌شود.

• نصب دکل‌ها: نصب دکل‌ها در نقاط مورد نظر، و اتصال آن‌ها به پایه‌ها به صورت ایمن و مقاوم.

4. کشیدن و نصب سیم‌ها:

• کشیدن سیم‌ها: کشیدن سیم‌ها از طریق سیستم‌های قرقره و با رعایت تنش مناسب. تنش سیم‌ها بر اساس طول دهانه‌ها، نوع سیم و شرایط محیطی تعیین می‌شود.

• اتصال سیم‌ها به پایه‌ها و دکل‌ها: اتصال سیم‌ها به پایه‌ها و دکل‌ها با استفاده از اتصالات مناسب (مثل سرکابل‌ها و بست‌ها) به صورت ایمن و مطابق استانداردها.

5. آزمایش و راه‌اندازی:

• آزمایش عایقی: انجام آزمایش‌های عایقی برای اطمینان از عدم وجود نقص در سیم‌ها و اتصالات.
• آزمایش اتصال به زمین: اتصال به زمین سیستم برای حفاظت از خطاها و افزایش ایمنی.

• راه‌اندازی سیستم: برق‌دار کردن شبکه پس از تکمیل مراحل آزمایش و اطمینان از عملکرد صحیح سیستم.

6. ملاحظات ایمنی:

* رعایت تمامی استانداردهای ایمنی در تمام مراحل کار ضروری است.

* استفاده از تجهیزات ایمنی مانند کلاه ایمنی، دستکش، کفش ایمنی و لباس کار مناسب الزامی است.

* آموزش کارگران و پرسنل در خصوص مسائل ایمنی قبل از شروع کار امری حیاتی است.

این مراحل به طور کلی شرح داده شده است و جزئیات هر مرحله می‌تواند بسته به شرایط خاص پروژه متفاوت باشد. برای طراحی و اجرای صحیح یک شبکه برق فشار متوسط، استفاده از تخصص و تجربیات مهندسین برق مجرب و با تجربه ضروری است.

• محاسبات الکتریکی در احداث شبکه فشار متوسط:

محاسبات الکتریکی در احداث شبکه فشار متوسط برق، بسیار حیاتی و پیچیده است و به دقت و دانش فنی بالایی نیاز دارد. این محاسبات برای تضمین عملکرد ایمن، قابل اطمینان و اقتصادی شبکه ضروری هستند. این محاسبات شامل چندین بخش اصلی است:

1. محاسبات بار:

پیش‌بینی بار: پیش‌بینی بار مصرفی در طول عمر شبکه (حداقل 20 سال) با توجه به رشد احتمالی بار منطقه. این پیش‌بینی بر اساس اطلاعات جمعیتی، صنعتی و اقتصادی منطقه انجام می‌شود.

محاسبه بار حداکثر: تعیین حداکثر باری که شبکه باید بتواند تحمل کند (بار پیک).

توزیع بار: تعیین نحوه توزیع بار بین فیدرهای مختلف شبکه.

2. محاسبات افت ولتاژ:

محاسبه افت ولتاژ در طول خط: محاسبه افت ولتاژ در طول خطوط انتقال بر اساس طول خط، جریان، مقاومت سیم و قدرت. افت ولتاژ مجاز در شبکه‌های فشار متوسط محدود است و باید زیر حد مجاز باشد تا کیفیت برق مطلوب را تضمین کند.

انتخاب سطح مقطع مناسب سیم: انتخاب سطح مقطع مناسب سیم‌ها برای محدود کردن افت ولتاژ به مقادیر قابل قبول.

3. محاسبات جریان اتصال کوتاه:

محاسبه جریان اتصال کوتاه: محاسبه جریان اتصال کوتاه در نقاط مختلف شبکه برای طراحی سیستم حفاظتی ( مانند رله‌ها و فیوزها ). این محاسبات به تعیین ظرفیت قطع تجهیزات حفاظتی کمک می‌کند.

هماهنگی حفاظتی: طراحی سیستم حفاظتی به گونه‌ای که در صورت بروز اتصال کوتاه، فقط بخش آسیب دیده از شبکه قطع شود و بقیه شبکه به کار خود ادامه دهد.

4. محاسبات پایداری:

پایداری ولتاژ: بررسی پایداری ولتاژ شبکه در شرایط مختلف بارگذاری و خطا.

پایداری فرکانس: بررسی پایداری فرکانس شبکه.

5. انتخاب تجهیزات:

ترانسفورماتورها: انتخاب ترانسفورماتورهای مناسب با توجه به توان مورد نیاز و ولتاژ.

کلیدها و فیوزها: انتخاب کلیدها و فیوزها با ظرفیت قطع مناسب برای حفاظت از شبکه.

وسایل اندازه‌گیری: انتخاب و نصب وسایل اندازه‌گیری مناسب مانند آمپرمتر، ولت‌متر، و کنتورها.

6. محاسبات اقتصادی:

مقایسه هزینه‌ها: مقایسه هزینه‌های مختلف گزینه‌های طراحی برای یافتن اقتصادی‌ترین گزینه.

آنالیز هزینه – فایده: تحلیل هزینه‌ها و فواید گزینه‌های طراحی برای انتخاب بهترین گزینه.

7. نرم‌افزارهای محاسباتی:

برای انجام این محاسبات پیچیده، از نرم‌افزارهای تخصصی مانند ETAP, EasyPower, و DigSilent استفاده می‌شود. این نرم‌افزارها به مهندسان برق کمک می‌کنند تا به سرعت و با دقت، محاسبات لازم را انجام دهند و طراحی شبکه را بهینه کنند.

• نتیجه‌گیری در ارتباط با سیم آلومینیوم فشار متوسط

سیم‌های آلومینیومی به عنوان یک جزء کلیدی در شبکه‌های برق فشار متوسط به شمار می‌آیند. انتخاب صحیح نوع و اندازه این سیم‌ها، تأثیر زیادی بر کارایی و ایمنی سیستم‌های برق دارد. با توجه به مزایا و معایب این محصول، شناخت دقیق نیازها و شرایط کار از اهمیت ویژه‌ای برخوردار است.

در کل، محاسبات الکتریکی در احداث شبکه فشار متوسط برق، فرآیندی پیچیده و چندوجهی است که نیازمند تخصص، تجربه و استفاده از ابزارهای محاسباتی پیشرفته است. اشتباه در این محاسبات می‌تواند منجر به مشکلات جدی از جمله خاموشی، آسیب به تجهیزات و حتی خطر برای جان افراد شود.
