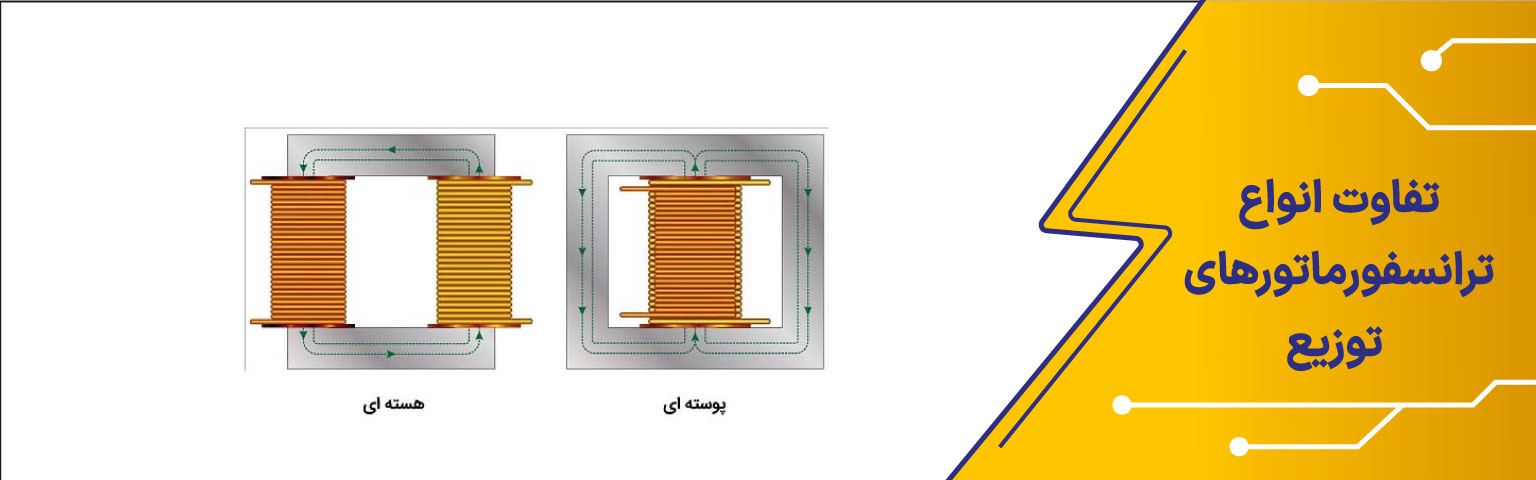

تفاوت انواع ترانسفورماتورهای توزیع

فهرست مطالب:

1. مقدمه
2. تعریف ترانسفورماتور توزیع
3. اهمیت ترانسفورماتورهای توزیع در شبکه برق
4. دسته‌بندی کلی ترانسفورماتورهای توزیع
5. تفاوت ترانسفورماتورهای توزیع از نظر نوع عایق‌بندی
6. تفاوت ترانسفورماتورهای توزیع از نظر محل نصب
7. تفاوت ترانسفورماتورهای توزیع از نظر توان و ظرفیت
8. تفاوت ترانسفورماتورهای توزیع از نظر راندمان و تلفات انرژی
9. الزامات استانداردی توانیر و شرکت‌های توزیع
10. فناوری‌های نوین و ترانسفورماتورهای هوشمند
11. تولیدکنندگان معتبر داخلی و خارجی
12. جمع‌بندی
13. منابع معتبر
14. پرسش و پاسخ‌های متداول

1. مقدمه:

**ترانسفورماتورهای توزیع** به عنوان قلب شبکه‌های توزیع برق شناخته می‌شوند. این تجهیزات انرژی الکتریکی را از سطح ولتاژ فشار متوسط (۲۰ یا ۳۳ کیلوولت) به ولتاژ فشار ضعیف (معمولاً ۴۰۰ ولت) کاهش می‌دهند تا امکان مصرف در منازل، صنایع کوچک و واحدهای تجاری فراهم شود.

شناخت **تفاوت میان انواع ترانسفورماتورهای توزیع** برای انتخاب صحیح در پروژه‌های شهری، صنعتی و روستایی حیاتی است. انتخاب اشتباه نه تنها باعث افزایش تلفات انرژی و هزینه‌ها می‌شود، بلکه امنیت و پایداری شبکه را نیز به خطر می‌اندازد.

2. تعریف ترانسفورماتور توزیع:

**ترانسفورماتور توزیع** تجهیزی است الکتریکی با دو سیم‌پیچ (اولیه و ثانویه) که بر اساس اصول القای الکترومغناطیسی، ولتاژ را کاهش می‌دهد. ویژگی‌های اصلی:

• ولتاژ ورودی: ۲۰ یا ۳۳ کیلوولت
• ولتاژ خروجی: ۴۰۰/۲۳۰ ولت
• فرکانس: ۵۰ هرتز در ایران
• توان نامی: از ۲۵ کیلوولت‌آمپر تا چند مگاولت‌آمپر

3. اهمیت ترانسفورماتورهای توزیع در شبکه برق:

**ترانسفورماتورهای توزیع** نقش مهمی در تضمین کیفیت توان و کاهش نوسانات ولتاژ دارند. انتخاب درست نوع ترانس باعث کاهش هزینه‌های بهره‌برداری و افزایش ایمنی شبکه می‌شود.

همچنین، هر پروژه توسعه شهری یا صنعتی نیازمند نصب **ترانس‌های توزیع** است که این امر به توسعه و پایداری شبکه کمک می‌کند.

4. دسته‌بندی کلی ترانسفورماتورهای توزیع:

**ترانسفورماتورهای توزیع** را می‌توان بر اساس سه دسته اصلی طبقه‌بندی کرد:

1. نوع عایق‌بندی: روغنی، خشک (پلیمری / رزینی)
2. محل نصب: هوایی، زمینی، داخلی
3. توان و ظرفیت: کوچک، متوسط، بزرگ

5. تفاوت ترانسفورماتورهای توزیع از نظر نوع عایق‌بندی:

5.1. ترانسفورماتور روغنی:

ویژگی‌ها: خنک‌کاری و عایق‌بندی با روغن معدنی یا سیلیکونی. مزایا: طول عمر بالا، هزینه ساخت کمتر، مناسب برای فضاهای باز.

معایب: خطر نشت روغن، آتش‌سوزی، نیاز به سرویس منظم (تعویض روغن و تست دی‌الکتریک). کاربرد: پست‌های زمینی شهری و روستایی.

5.2. ترانسفورماتور خشک (رزینی):

ویژگی‌ها: سیم‌پیچ‌ها در رزین اپوکسی عایق می‌شوند. مزایا: ایمنی بالا، بدون خطر نشت روغن، نگهداری ساده‌تر.

معایب: قیمت بالاتر، حساسیت به رطوبت. کاربرد: ساختمان‌های بلندمرتبه، کارخانه‌ها، مراکز داده و بیمارستان‌ها.

6. تفاوت ترانسفورماتورهای توزیع از نظر محل نصب:

6.1. هوایی:

نصب روی تیر برق، هزینه نصب پایین، مناسب برای مناطق روستایی. اما آسیب‌پذیر در برابر باد، طوفان و سرقت.

6.2. زمینی (پست کمپکت):

نصب در محفظه‌های فلزی روی زمین، ایمنی بالاتر، کاهش خطرات محیطی، هزینه نصب بیشتر.

6.3. داخلی:

نصب داخل ساختمان‌های صنعتی یا تجاری، اغلب از نوع خشک (رزینی) برای ایمنی آتش‌سوزی.

7. تفاوت ترانسفورماتورهای توزیع از نظر توان و ظرفیت:

کوچک (۲۵ تا ۴۰۰ کیلوولت‌آمپر): مناسب برای مناطق روستایی و کم‌مصرف. متوسط (۵۰۰ تا ۱۶۰۰ کیلوولت‌آمپر): مورد استفاده در مناطق شهری.

بزرگ (۲ تا ۵ مگاولت‌آمپر): ویژه صنایع بزرگ و شهرک‌های صنعتی.

8. تفاوت ترانسفورماتورهای توزیع از نظر راندمان و تلفات انرژی:

تلفات بی‌باری (No-Load Losses): ناشی از شار مغناطیسی در هسته ترانس حتی در حالت بدون بار. تلفات بارداری (Load Losses): ناشی از عبور جریان در سیم‌پیچ‌ها.

ترانس کم‌تلفات: طراحی بهینه هسته و سیم‌پیچ‌ها برای کاهش مصرف انرژی. ترانس هوشمند: قابلیت پایش آنلاین دما، سطح روغن و بارگذاری برای کاهش تلفات.

9. الزامات استانداردی توانیر و شرکت‌های توزیع:

رعایت استاندارد IEC 60076 برای طراحی و تست. تست‌های اجباری: دی‌الکتریک، تلفات بی‌باری و بارداری، تست حرارتی.

لزوم دریافت تأییدیه توانیر (شرکت های توزیع برق) قبل از نصب در شبکه. الزامات ایمنی: رله بوخهلتس، شیر فشار، سیستم ارتینگ.

10. فناوری‌های نوین و ترانسفورماتورهای هوشمند:

ترانسفورماتورهای دیجیتال: مجهز به سنسورهای دما، رطوبت و بارگذاری. قابلیت اتصال به SCADA و IoT: کنترل از راه دور و پایش لحظه‌ای.

استفاده از روغن‌های زیست‌محیطی: مانند روغن استر طبیعی به جای روغن معدنی. مدیریت پیش‌بینانه (Predictive Maintenance): پیش‌بینی خرابی پیش از وقوع.

11. تولیدکنندگان معتبر داخلی و خارجی:

11.1. تولیدکنندگان داخلی:

11.1.1. ایران ترانسفو:

وب‌سایت: www.iran-transfo.com

ظرفیت تولید: بزرگ‌ترین کارخانه تولید ترانس در خاورمیانه. حوزه تخصصی: ترانس روغنی توزیع هوایی و زمینی، ترانس خشک رزینی، ترانس‌های هوشمند.

11.1.2. پارس ترانسفو:

تمرکز اصلی: تولید ترانس‌های توزیع هوایی کوچک و متوسط. ویژگی‌ها: استفاده از هسته‌های با تلفات پایین.

11.1.3. همدان ترانسفو:

تخصص: تولید ترانس‌های توزیع کوچک (۲۵ تا ۱۶۰ کیلوولت‌آمپر). مزیت رقابتی: قیمت رقابتی و دسترسی آسان به خدمات پس از فروش.

11.2. تولیدکنندگان خارجی:

11.2.1. Siemens Energy (آلمان):

وب‌سایت: www.siemens-energy.com

11.2.2. ABB (سوئیس / سوئد):

وب‌سایت: global.abb

11.2.3. Schneider Electric (فرانسه):

وب‌سایت: www.se.com

11.2.4. General Electric – GE (آمریکا):

تخصص: ترانس‌های قدرت و توزیع با طول عمر بالا.

11.2.5. Hyosung (کره جنوبی):

ویژگی‌ها: تولید ترانسفورماتورهای روغنی و خشک.

12. جمع‌بندی:

انتخاب نوع **ترانسفورماتور توزیع** باید بر اساس شرایط محیطی، نوع بار، ظرفیت موردنیاز و الزامات ایمنی انجام گیرد. ترانس‌های روغنی همچنان پرکاربردترین نوع هستند، اما ترانس‌های خشک و هوشمند در حال گسترش‌اند.

13. منابع معتبر:

1. IEC – International Electrotechnical Commission: استاندارد IEC 60076 برای طراحی و تست ترانسفورماتورهای قدرت و توزیع.
2. IEEE Power & Energy Society: مقالات علمی و فنی در زمینه ترانسفورماتورها و شبکه‌های توزیع.
3. CIGRÉ – International Council on Large Electric Systems: گزارش‌های فنی تخصصی در حوزه ترانسفورماتورها و سیستم‌های توزیع.
4. Tavanir (توانیر): دستورالعمل‌ها و الزامات فنی برای ترانسفورماتورهای توزیع در ایران.
5. Iran Transfo (ایران ترانسفو): بزرگترین تولیدکننده داخلی انواع ترانسفورماتورهای توزیع و قدرت.
6. Pars Transfo (پارس ترانسفو): تولیدکننده انواع ترانسفورماتورهای روغنی و خشک.
7. Siemens Energy: تولیدکننده ترانسفورماتورهای هوشمند، کم‌تلفات و دیجیتال.
8. Schneider Electric: محصولات نوین در زمینه ترانسفورماتورهای خشک و هوشمند.
9. ABB Group: راهکارهای جهانی در زمینه ترانسفورماتورهای توزیع و انتقال.
10. Eaton: تجهیزات حفاظتی و ترانسفورماتورهای پیشرفته برای شبکه‌های توزیع.
