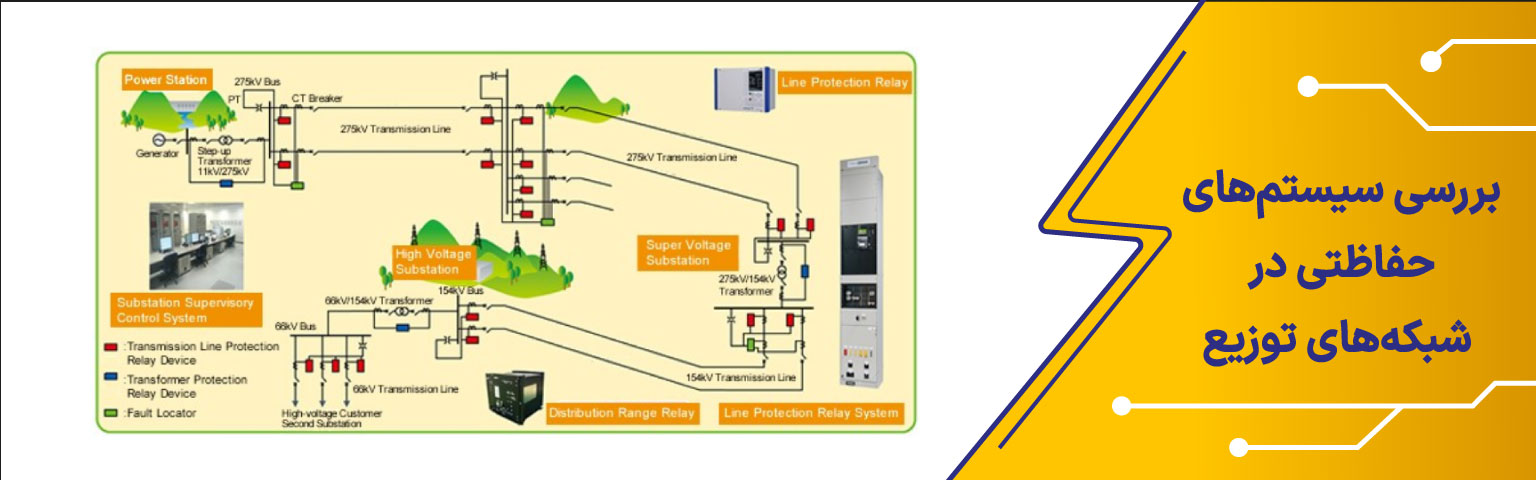

بررسی سیستم‌های حفاظتی در شبکه‌های توزیع

فهرست مطالب:

• مقدمه
• تعریف و اهمیت سیستم‌های حفاظتی در شبکه‌های توزیع
• اهداف اصلی حفاظت در شبکه‌های توزیع برق
• انواع خطاها در شبکه‌های توزیع
• اصول و فلسفه طراحی سیستم‌های حفاظتی
• تجهیزات اصلی حفاظتی در شبکه‌های توزیع
• هماهنگی حفاظتی (Protection Coordination)
• سیستم‌های حفاظتی در شبکه‌های فشارضعیف
• سیستم‌های حفاظتی در شبکه‌های فشارمتوسط
• نقش اتوماسیون و حفاظت هوشمند در شبکه توزیع
• استانداردهای مرتبط با حفاظت شبکه‌های توزیع
• تولیدکنندگان معتبر سیستم‌های حفاظتی در شبکه‌های توزیع برق
• جمع‌بندی
• پرسش و پاسخ‌های جامع

1. مقدمه:

شبکه‌های توزیع برق به‌عنوان آخرین حلقه زنجیره انتقال انرژی الکتریکی، نقش مستقیم و حیاتی در تأمین برق مشترکان خانگی، تجاری، صنعتی و زیرساخت‌های حیاتی دارند. گستردگی جغرافیایی، تنوع بار، شرایط محیطی متفاوت و افزایش تجهیزات الکترونیکی حساس، باعث شده است که سیستم‌های حفاظتی در توزیع به یکی از مهم‌ترین ارکان طراحی، بهره‌برداری و نگهداری شبکه تبدیل شوند.

سیستم حفاظتی، وظیفه شناسایی سریع خطا، ایزوله‌سازی بخش معیوب و حفظ پایداری شبکه را بر عهده دارد. نبود یا ضعف حفاظت می‌تواند منجر به خاموشی گسترده، آسیب جدی به تجهیزات، آتش‌سوزی و حتی تلفات انسانی شود. این مقاله به‌صورت جامع به بررسی سیستم‌های حفاظتی در توزیع تجهیزات، اصول و فناوری‌های حفاظتی در شبکه‌های توزیع برق می‌پردازد.

2. تعریف و اهمیت سیستم‌های حفاظتی در شبکه‌های توزیع:

سیستم حفاظتی مجموعه‌ای از تجهیزات، الگوریتم‌ها و تنظیمات مهندسی است که با هدف تشخیص شرایط غیرعادی (Fault) و قطع سریع بخش معیوب شبکه طراحی می‌شود.

اهمیت سیستم‌های حفاظتی:

• جلوگیری از گسترش خطا در شبکه
• حفاظت از ترانسفورماتورها، کابل‌ها و تجهیزات گران‌قیمت
• افزایش ایمنی پرسنل و مشترکان
• کاهش زمان خاموشی (SAIDI / SAIFI)
• افزایش قابلیت اطمینان (Reliability) شبکه

3. اهداف اصلی حفاظت در شبکه‌های توزیع:

اهداف سیستم‌های حفاظتی را می‌توان در چند محور کلیدی خلاصه کرد:

1. سرعت: تشخیص و قطع خطا در کوتاه‌ترین زمان
2. انتخاب‌پذیری (Selectivity): فقط بخش معیوب از مدار خارج شود
3. حساسیت: تشخیص خطاهای کوچک و نشتی جریان
4. پایداری: عدم عملکرد اشتباه در شرایط عادی
5. قابلیت اطمینان: عملکرد صحیح در شرایط محیطی سخت

4. انواع خطاها در شبکه‌های توزیع:

خطاهای شبکه توزیع به دو دسته کلی تقسیم می‌شوند:

4.1. خطاهای الکتریکی:

• اتصال کوتاه فاز به فاز
• اتصال فاز به زمین
• اتصال سه‌فاز
• اضافه‌بار
• نشتی جریان

4.2. خطاهای مکانیکی و محیطی:

• پارگی هادی
• برخورد اشیاء خارجی
• صاعقه
• رطوبت و آلودگی
• فرسودگی عایق‌ها

5. اصول و فلسفه طراحی سیستم‌های حفاظتی:

طراحی سیستم حفاظت باید بر اساس موارد زیر انجام شود:

• سطح ولتاژ شبکه (LV یا MV)
• ساختار شبکه (رادیال، حلقوی، مش)
• نوع بار مصرفی
• جریان اتصال کوتاه
• شرایط اقلیمی و محیطی

اصل اساسی در طراحی، هماهنگی حفاظتی بین تجهیزات است تا از قطع غیرضروری برق جلوگیری شود.

6. تجهیزات اصلی حفاظتی در شبکه‌های توزیع:

مهم‌ترین تجهیزات حفاظتی عبارت‌اند از:

6.1. فیوزها:

• ساده‌ترین ابزار حفاظتی
• مناسب شبکه‌های فشار ضعیف و انشعابات
• حفاظت در برابر اتصال کوتاه و اضافه‌جریان

6.2. کلیدهای اتوماتیک (MCB / MCCB / ACB):

• قابلیت تنظیم جریان و زمان قطع
• حفاظت حرارتی و مغناطیسی
• استفاده گسترده در تابلوهای توزیع

6.3. رله‌های حفاظتی:

• تشخیص دقیق خطا
• ارسال فرمان قطع به کلید قدرت
• انواع: اضافه‌جریان، زمین، دیفرانسیل، اضافه‌ولتاژ

6.4. ریکلوزر (Recloser):

• قطع و وصل خودکار شبکه
• کاهش خاموشی‌های موقت
• بسیار پرکاربرد در شبکه‌های هوایی MV

6.5. سکشنالایزر:

• جداسازی بخش معیوب بدون قطع کل شبکه
• مکمل ریکلوزر

6.6. برقگیر و SPD:

• حفاظت در برابر صاعقه و اضافه‌ولتاژ
• افزایش عمر تجهیزات

7. هماهنگی حفاظتی (Protection Coordination):

هماهنگی حفاظتی به معنای تنظیم صحیح زمان و جریان عملکرد تجهیزات حفاظتی است به‌گونه‌ای که:

• نزدیک‌ترین تجهیز به محل خطا عمل کند
• تجهیزات بالادست وارد مدار نشوند

عدم هماهنگی حفاظتی موجب خاموشی گسترده و آسیب به شبکه می‌شود.

8. سیستم‌های حفاظتی در شبکه‌های فشارضعیف:

در شبکه‌های LV تمرکز حفاظت بر:

• حفاظت جان (RCD)
• حفاظت اضافه‌بار
• جلوگیری از آتش‌سوزی
• ایمنی مصرف‌کننده

تجهیزات اصلی شامل MCB، MCCB، RCD، SPD و فیوزها هستند.

9. سیستم‌های حفاظتی در شبکه‌های فشارمتوسط:

در شبکه‌های MV حفاظت پیچیده‌تر است و شامل:

• رله‌های دیجیتال
• کلید قدرت خلأ یا SF6
• ریکلوزر
• سیستم ارتینگ پیشرفته

این تجهیزات نقش حیاتی در جلوگیری از خاموشی‌های گسترده دارند.

10. نقش اتوماسیون و حفاظت هوشمند:

با ورود SCADA، RTU و IED:

• تشخیص خطا سریع‌تر
• امکان کنترل از راه دور
• کاهش زمان بازیابی شبکه
• افزایش بهره‌وری

11. استانداردهای مرتبط با حفاظت شبکه‌های توزیع:

• IEC 60255 (رله‌های حفاظتی)
• IEC 60947 (کلیدهای فشار ضعیف)
• IEC 62271 (تجهیزات فشار متوسط)
• IEEE C37
• استانداردهای توانیر و ISIRI

12. تولیدکنندگان معتبر سیستم‌های حفاظتی در شبکه‌های توزیع برق:

سیستم‌های حفاظتی شبکه‌های توزیع برق شامل مجموعه‌ای از تجهیزات کلیدی مانند رله‌های حفاظتی، کلیدهای قدرت، ریکلوزرها، فیوزها، ارسترها، تجهیزات ارتینگ و سیستم‌های مانیتورینگ هستند. کیفیت و دقت عملکرد این تجهیزات، مستقیماً به برند و تولیدکننده آن‌ها وابسته است. در ادامه، مهم‌ترین تولیدکنندگان داخلی و خارجی این حوزه معرفی و بررسی می‌شوند.

12.1. تولیدکنندگان معتبر داخلی (ایران):

12.1.1. پارس تابلو (Pars Tablo Group):

پارس تابلو یکی از شناخته‌شده‌ترین تولیدکنندگان داخلی در حوزه تابلوهای برق فشار ضعیف و متوسط و سیستم‌های حفاظتی شبکه‌های توزیع است. این شرکت نقش مهمی در بومی‌سازی تجهیزات حفاظتی و کنترلی شبکه‌های برق شهری و صنعتی ایفا کرده است.

محصولات و توانمندی‌ها:

• طراحی و ساخت تابلوهای توزیع LV و MV
• تابلوهای حفاظت و کنترل شبکه
• بانک‌های خازنی هوشمند
• تابلوهای اندازه‌گیری و حفاظت ترانسفورماتور
• تجهیزات ایمنی و حفاظتی مطابق استاندارد IEC

مزایا:

• انطباق کامل با استانداردهای توانیر
• تجربه اجرای پروژه‌های گسترده شهری و صنعتی
• کیفیت ساخت مناسب برای شبکه‌های توزیع برق

وب‌سایت: https://ptgc.co

12.1.2. برسان صنعت:

شرکت برسان صنعت در زمینه طراحی و ساخت تابلوهای برق، سیستم‌های حفاظتی و کنترلی و تجهیزات مرتبط با شبکه‌های توزیع فعالیت دارد و در پروژه‌های فشار ضعیف و متوسط حضوری فعال دارد.

محصولات و توانمندی‌ها:

• تابلوهای حفاظتی و کنترلی
• تابلوهای MCC و PCC
• تجهیزات حفاظت موتور و شبکه
• اجرای سیستم‌های حفاظت اضافه‌بار و اتصال کوتاه

مزایا:

• قیمت رقابتی در مقایسه با برندهای خارجی
• توان مهندسی و سفارشی‌سازی پروژه‌ها
• مناسب برای پروژه‌های توزیع شهری و صنعتی

وب‌سایت: https://beresan.ir

12.1.3. نیرو رسان:

نیرو رسان از تولیدکنندگان داخلی فعال در حوزه تجهیزات فشار ضعیف و حفاظتی است که محصولات آن در شبکه‌های توزیع شهری، ساختمان‌ها و پروژه‌های عمرانی کاربرد گسترده‌ای دارد.

محصولات و توانمندی‌ها:

• جعبه فیوز و تابلوهای توزیع
• تجهیزات حفاظت مدار LV
• کلیدها و تجهیزات ایمنی شبکه
• سیستم‌های حفاظت جان (RCD)

مزایا:

• تولید انبوه و در دسترس
• مناسب برای شبکه‌های توزیع فشار ضعیف
• پشتیبانی و خدمات داخلی

وب‌سایت: https://nirouresan.com

12.1.4. کیان صنعت الکتریک:

کیان صنعت در حوزه تولید تابلوهای برق و تجهیزات حفاظتی و کنترلی فعالیت می‌کند و محصولات آن در پروژه‌های شهری، روستایی و صنعتی مورد استفاده قرار می‌گیرد.

محصولات و توانمندی‌ها:

• تابلوهای توزیع و حفاظت
• بانک خازنی
• تجهیزات ارتینگ
• تابلوهای کنترلی و حفاظتی شبکه

مزایا:

• تنوع محصولات
• قابلیت تطبیق با نیاز پروژه‌های مختلف
• مناسب برای شبکه‌های توزیع منطقه‌ای

وب‌سایت: https://kselectric.ir

12.1.5. نمایندگی فونیکس کنتاکت ایران (Phoenix Contact Iran):

فونیکس کنتاکت ایران نماینده رسمی یکی از معتبرترین برندهای جهانی در حوزه حفاظت و تجهیزات ایمنی است و نقش مهمی در ارتقای سطح حفاظت شبکه‌های توزیع در پروژه‌های حساس دارد.

محصولات و توانمندی‌ها:

• تجهیزات SPD و حفاظت اضافه‌ولتاژ
• ترمینال‌های حفاظتی
• تجهیزات ایمنی تابلوهای برق
• سیستم‌های اتصال زمین و حفاظت صاعقه

مزایا:

• کیفیت بسیار بالا و استاندارد اروپایی
• مناسب برای شبکه‌های حساس و مراکز حیاتی
• عملکرد دقیق در حفاظت از تجهیزات الکترونیکی

وب‌سایت: https://phoenixcontact.co.ir

12.2. تولیدکنندگان معتبر خارجی (بین‌المللی):

12.2.1. Schneider Electric فرانسه:

اشنایدر الکتریک یکی از بزرگ‌ترین و معتبرترین تولیدکنندگان سیستم‌های حفاظتی و تجهیزات توزیع برق در جهان است و محصولات آن در اکثر شبکه‌های توزیع مدرن استفاده می‌شود.

حوزه تخصص:

• کلیدهای حفاظتی MCB، MCCB و ACB
• رله‌های حفاظتی
• تجهیزات SPD
• سیستم‌های اتوماسیون و حفاظت شبکه توزیع

مزایا:

• قابلیت اطمینان بسیار بالا
• پشتیبانی از اتوماسیون شبکه
• انتخاب اول بسیاری از شرکت‌های توزیع برق

وب‌سایت: https://www.se.com

12.2.2. Siemens آلمان:

زیمنس از پیشگامان فناوری حفاظت و کنترل شبکه‌های توزیع و انتقال برق است و محصولات آن به‌ویژه در شبکه‌های فشار متوسط و سیستم‌های حفاظتی پیشرفته استفاده می‌شود.

حوزه تخصص:

• رله‌های حفاظتی دیجیتال
• کلیدهای قدرت MV
• سیستم‌های حفاظت و کنترل پست‌ها
• تجهیزات اتوماسیون شبکه

مزایا:

• دقت بسیار بالا در تشخیص خطا
• مناسب برای پروژه‌های بزرگ و حیاتی
• عمر مفید طولانی تجهیزات

وب‌سایت: https://www.siemens.com

12.2.3. ABB سوئیس / سوئد:

ABB یکی از جامع‌ترین سبدهای محصولات حفاظتی برای شبکه‌های توزیع فشار ضعیف و متوسط را ارائه می‌دهد و حضور گسترده‌ای در پروژه‌های توزیع برق دارد.

حوزه تخصص:

• کلیدهای حفاظتی و قدرت
• رله‌های حفاظتی
• تجهیزات حفاظت موتور و شبکه
• سیستم‌های توزیع ایمن

مزایا:

• کیفیت ساخت بسیار بالا
• پوشش کامل حفاظت LV و MV
• مناسب برای شبکه‌های صنعتی و شهری

وب‌سایت: https://www.abb.com

12.2.4. Eaton آمریکا:

Eaton تمرکز ویژه‌ای بر تجهیزات حفاظتی، ایمنی مدار و مدیریت انرژی دارد و محصولات آن در شبکه‌های توزیع، صنایع و زیرساخت‌های حیاتی استفاده می‌شود.

حوزه تخصص:

• تجهیزات حفاظت مدار
• کلیدهای حفاظتی
• رله‌های اضافه‌بار و اتصال کوتاه
• سیستم‌های ایمنی صنعتی

مزایا:

• تخصص بالا در ایمنی شبکه
• مناسب برای پروژه‌های حساس
• پایداری عملکرد در شرایط سخت

وب‌سایت: https://www.eaton.com

12.2.5. Phoenix Contact آلمان:

Phoenix Contact یکی از معتبرترین برندهای جهانی در زمینه حفاظت اضافه‌ولتاژ و تجهیزات ایمنی تابلوهای برق است.

حوزه تخصص:

• SPD و برقگیرهای صنعتی
• ترمینال‌های حفاظتی
• تجهیزات اتصال زمین
• حفاظت تجهیزات الکترونیکی شبکه

مزایا:

• بهترین عملکرد در حفاظت در برابر صاعقه
• مناسب برای شبکه‌های توزیع هوشمند
• استاندارد کامل IEC و عمر طولانی

وب‌سایت: https://www.phoenixcontact.com

13. جمع‌بندی:

سیستم‌های حفاظتی ستون فقرات پایداری شبکه‌های توزیع برق هستند. انتخاب صحیح تجهیزات، طراحی اصولی، هماهنگی حفاظتی و بهره‌گیری از فناوری‌های هوشمند، نقش کلیدی در کاهش خاموشی، افزایش ایمنی و کاهش هزینه‌های بهره‌برداری دارد.
