اصول طراحی شبکه های توزیع برق شهری و روستایی

فهرست مطالب:

1. مقدمه
2. اهداف طراحی شبکه های توزیع برق
3. تفاوت‌های شبکه های شهری و روستایی
4. اجزای اصلی شبکه توزیع
5. اصول فنی طراحی شبکه های فشار ضعیف و متوسط
6. ملاحظات اقتصادی و بهره‌برداری
7. تأثیر شرایط جغرافیایی و اقلیمی
8. ملاحظات ایمنی و پایداری
9. فناوری‌های نوین در طراحی شبکه توزیع
10. تولیدکنندگان و شرکت‌های فعال در حوزه تجهیزات توزیع
11. جمع‌بندی
12. پرسش و پاسخ تخصصی

1. مقدمه:

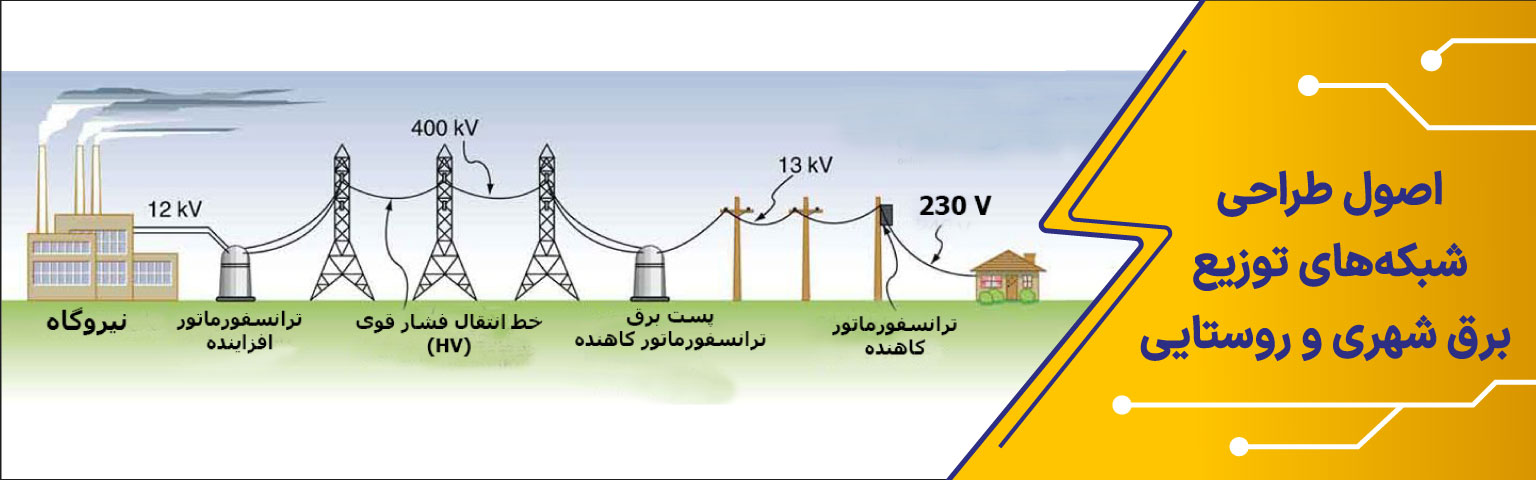

شبکه های توزیع برق، آخرین حلقه از زنجیره انتقال انرژی الکتریکی از نیروگاه به مصرف‌کننده نهایی هستند. طراحی اصولی و علمی این شبکه‌ها تضمین‌کننده‌ی پایداری، کاهش تلفات انرژی، افزایش طول عمر تجهیزات و ارتقای کیفیت ولتاژ تحویلی است. در ایران، به دلیل گستردگی مناطق شهری و روستایی با شرایط اقلیمی متفاوت، طراحی شبکه توزیع نیازمند رویکردهای دقیق مهندسی، اقتصادی و زیست‌محیطی است.

2. اهداف طراحی شبکه های توزیع برق:

طراحی شبکه های توزیع باید با اهداف زیر هم‌سو باشد:

• تأمین انرژی پایدار و ایمن برای تمامی مشترکین.
• حداقل‌سازی تلفات توان در مسیر انتقال.
• استفاده بهینه از تجهیزات و منابع مالی.
• قابلیت توسعه در آینده با توجه به رشد مصرف.
• کاهش خاموشی‌ها و بهبود شاخص‌های قابلیت اطمینان (SAIFI و SAIDI).

3. تفاوت‌های شبکه های شهری و روستایی:

شبکه های شهری به دلیل تراکم جمعیتی بالا و بار مصرفی متغیر، عمدتاً از کابل‌های زیرزمینی و تابلوهای توزیع کامپکت بهره می‌برند. در مقابل، شبکه های روستایی معمولاً به‌صورت خطوط هوایی با پایه‌های بتنی یا چدنی طراحی می‌شوند تا هزینه ساخت و نگهداری کاهش یابد.

از نظر فنی:

• ولتاژ نامی: در هر دو معمولاً 20 کیلوولت است، اما طول فیدرها در شبکه های روستایی بیشتر است.
• نوع حفاظت: در شبکه های شهری رله‌های دیجیتال و فیوزهای HRC متداول‌اند، در حالی‌که در مناطق روستایی از کات‌اوت فیوزدار استفاده می‌شود.
• ضریب بار: در شهرها بالاتر و یکنواخت‌تر است، اما در روستاها نوسان‌پذیرتر می‌باشد.

4. اجزای اصلی شبکه توزیع:

شبکه های توزیع برق شامل مجموعه‌ای از تجهیزات زیر است:

• ترانسفورماتورهای توزیع: تبدیل ولتاژ 20 کیلوولت به 400/230 ولت.
• کابل‌ها و هادی‌ها: انتقال توان بین ترانس، تابلو و مصرف‌کننده.
• تابلوهای توزیع و کنتوری: کنترل، حفاظت و اندازه‌گیری انرژی.
• رله‌ها و فیوزها: حفاظت از شبکه در برابر اضافه‌بار و اتصال کوتاه.
• بانک‌های خازنی: برای اصلاح ضریب توان و کاهش تلفات.
• سیستم ارتینگ: افزایش ایمنی تجهیزات و جلوگیری از شوک الکتریکی.

5. اصول فنی طراحی شبکه های فشار ضعیف و متوسط:

در طراحی شبکه های توزیع، رعایت نکات زیر الزامی است:

• محاسبه دقیق بار پیک و ضریب همزمانی مصرف‌کنندگان.
• تعیین سطح مقطع مناسب کابل‌ها بر اساس جریان مجاز و افت ولتاژ.
• در نظر گرفتن حفاظت هماهنگ بین فیوزها، کلیدها و رله‌ها.
• استفاده از نرم‌افزارهای تخصصی مانند ETAP، DIgSILENT، CYME برای تحلیل جریان، افت ولتاژ و اتصال کوتاه.
• طراحی سیستم زمین با مقاومت مجاز کمتر از 2 اهم برای ایمنی بیشتر.
• پیش‌بینی ظرفیت توسعه در مسیرها و پست‌های توزیع.

6. ملاحظات اقتصادی و بهره‌برداری:

بهینه‌سازی اقتصادی شبکه با انتخاب تجهیزات دارای راندمان بالا و کاهش هزینه‌های تعمیر و نگهداری ارتباط مستقیم دارد. برای مثال:

• استفاده از ترانسفورماتورهای کم‌تلفات و خنک‌شونده با روغن زیست‌پایه در مناطق گرم.
• انتخاب کابل‌های XLPE به‌جای PVC برای طول عمر بیشتر.
• طراحی مسیرهای کوتاه‌تر برای کاهش افت ولتاژ.
• به‌کارگیری اتوماسیون و مانیتورینگ از راه دور در پست‌ها و تابلوهای توزیع.

7. تأثیر شرایط جغرافیایی و اقلیمی:

شرایط اقلیمی در طراحی شبکه بسیار مؤثر است:

• در مناطق کوهستانی: از پایه‌های بتنی با مقره سیلیکونی استفاده می‌شود.
• در مناطق مرطوب و ساحلی: تجهیزات باید دارای پوشش ضدخوردگی باشند.
• در مناطق گرم و خشک: سیستم تهویه تابلوها و ترانس‌ها اهمیت بالایی دارد.
• در مناطق بادخیز: طراحی مکانیکی خطوط باید مطابق با استاندارد IEC 60826 باشد.

8. ملاحظات ایمنی و پایداری:

ایمنی در طراحی شبکه باید در تمام مراحل لحاظ شود:

• نصب سیستم ارتینگ مؤثر.
• رعایت حداقل فواصل ایمنی بین فازها و زمین.
• استفاده از تجهیزات دارای استانداردهای IEC و ISIRI.
• نصب علائم هشداردهنده در پست‌ها و تابلوها.
• درنظر گرفتن مسیرهای عبور اضطراری برای تعمیرات بدون قطع برق (LOOP).

9. فناوری‌های نوین در طراحی شبکه توزیع:

تحولات اخیر در حوزه برق‌رسانی، شبکه های توزیع را به سمت هوشمندسازی سوق داده است. فناوری‌های جدید شامل:

• استفاده از حسگرهای هوشمند (Smart Sensors) برای پایش جریان و ولتاژ.
• سیستم‌های SCADA برای کنترل لحظه‌ای شبکه.
• تجهیزات IoT در تابلوها و پست‌ها جهت مانیتورینگ از راه دور.
• بانک‌های خازنی اتوماتیک جهت تنظیم ضریب توان به‌صورت دینامیکی.
• سیستم‌های توزیع ترکیبی (Hybrid) شامل منابع خورشیدی و ذخیره‌سازی انرژی.

10. تولیدکنندگان و شرکت‌های فعال در حوزه تجهیزات توزیع:

10.1. تولیدکنندگان داخلی:

10.1.1. شرکت ایران ترانسفو:

این شرکت در سال ۱۳۴۵ تأسیس شده و تولیدکننده انواع ترانسفورماتورهای توزیع، قدرت و فوق توزیع است. ظرفیت تولید بالا، ردیف ولتاژی تا ۴۲۰ کیلوولت، و صادرات به بیش از ۳۷ کشور از جمله دستاوردهای آن است.

محصولات شامل ترانس‌های روغنی و خشک، پست‌های فشار متوسط و بالا، تجهیزات عایقی و بوشینگ‌ها هستند. محصولات مطابق با استانداردهای IEC، ANSI و IEEE.

وب‌سایت: iran-transfo.com

10.1.2. شرکت پارس تابلو:

تولیدکننده تابلوهای فشار ضعیف و متوسط در ایران با تمرکز بر طراحی ماژولار، کیفیت پوشش بدنه، رنگ الکترواستاتیک و انطباق با استانداردهای IEC.

وب‌سایت: ptgc.co

10.1.3. شرکت سیمکو:

یکی از معتبرترین تولیدکنندگان کابل‌های برق فشار ضعیف، فشار متوسط و کابل‌های خاص در ایران. دارای خطوط تولید مدرن برای کابل‌های XLPE، PVC، کابل‌های کنترل، کابل‌های قدرت، کابل‌های زمینی و کابل خودنگهدار.

محصولات سازگار با استانداردهای IEC 60502 ،IEC 60228، استاندارد ملی ایران ISIRI. سیمکو در پروژه‌های ملی شبکه توزیع شهری و روستایی حضور فعال دارد.

وب‌سایت: simcocable.com

10.2. تولیدکنندگان خارجی:

10.2.1. Siemens Energy آلمان:

وب‌سایت: siemens-energy.com این شرکت راهکارهای پیشرفته‌ای در زمینه ترانسفورماتورها، از جمله ترانسفورماتورهای هوشمند، کم‌تلفات و سازگار با شبکه های دیجیتال ارائه می‌دهد.

10.2.2. Schneider Electric فرانسه:

وب‌سایت رسمی: se.com ارائه‌دهنده تجهیزات تابلوهای برق دیجیتال، سیستم‌های مدیریت انرژی، اتوماسیون برای شبکه های توزیع و فشار متوسط.

10.2.3. ABB Group سوئیس / سوئد:

وب‌سایت رسمی: new.abb.com تولیدکننده برجسته تجهیزات حفاظتی، رله‌های دیجیتال، سیستم‌های کنترل شبکه و تجهیزات فشار متوسط/فوق متوسط.

10.2.4. Eaton Corporation آمریکا:

وب‌سایت رسمی: eaton.com تولیدکننده سیستم‌های توزیع هوشمند، تابلوی برق صنعتی، راهکارهای مدیریت انرژی پاک و زیرساخت‌های شبکه.

نکات مهم:

• همیشه از تجهیزات با کیفیت و استاندارد استفاده کنید تا از بروز مشکلات جلوگیری شود.
• نظارت مستمر بر عملکرد شبکه و تجهیزات، به بهبود کیفیت خدمات کمک می‌کند.
• آموزش پرسنل و کاربران در زمینه ایمنی و استفاده از تجهیزات ضروری است.
• تحلیل داده‌ها و استفاده از فناوری‌های نوین، به بهینه‌سازی شبکه کمک می‌کند.

12. جمع‌بندی:

طراحی اصولی شبکه های توزیع برق شهری و روستایی، نه تنها موجب پایداری و کاهش تلفات انرژی می‌شود، بلکه بستری برای اجرای پروژه‌های هوشمندسازی آینده فراهم می‌کند. در شرایطی که کشور به سمت توسعه زیرساخت‌های انرژی پایدار حرکت می‌کند، طراحی علمی، استفاده از تجهیزات استاندارد و توجه به فناوری‌های نوین، ضرورت اجتناب‌ناپذیر صنعت برق ایران است.
