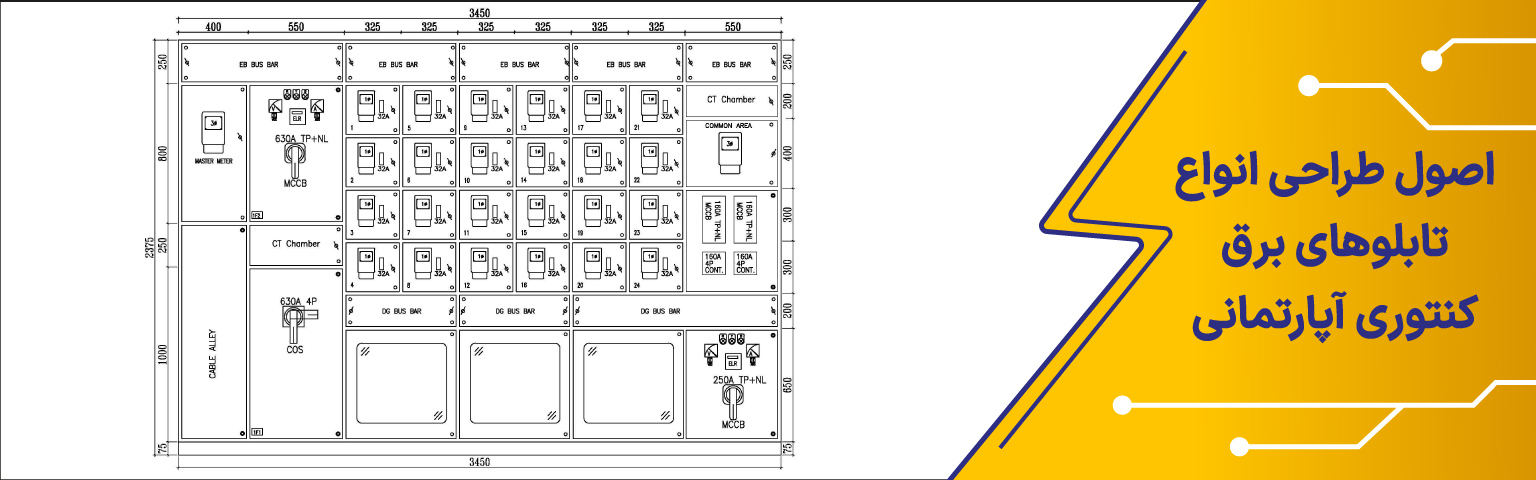

« اصول طراحی انواع تابلوهای برق کنتوری آپارتمانی »

• مقدمه:

تابلوهای برق کنتوری آپارتمانی یکی از بخش‌های کلیدی هر مجتمع مسکونی یا تجاری است که مدیریت برق واحدها و حفاظت از تجهیزات الکترونیکی را بر عهده دارد. طراحی این تابلوها نیازمند پیروی از استانداردها، ارزیابی نیاز واحدها، و انتخاب تجهیزات مناسب است. در این مقاله، به بررسی جامع اصول طراحی، استانداردهای مربوطه، تجهیزات مورد استفاده، تولیدکنندگان معتبر داخلی و خارجی و نکات کلیدی در نصب و نگهداری تابلوهای برق کنتوری آپارتمانی می‌پردازیم.

1. اهمیت تابلوهای برق کنتوری:

تابلوهای برق کنتوری تنها وظیفه اندازه‌گیری میزان برق مصرفی واحدها را ندارد، بلکه موارد زیر را نیز تضمین می‌کند:

• مدیریت تخصیص برق به هر واحد؛
• حفاظت از تجهیزات و لوازم برقی در برابر نوسانات؛
• افزایش ایمنی برای کاربران و تجهیزات؛
• فراهم کردن دسترسی برای قرائت کنتور و تعمیرات.

این تابلوها به دلیل نقش کلیدی خود، باید با دقت و بر اساس استانداردهای ملی طراحی و اجرا شوند.

2. دستورالعمل‌ها و بخشنامه‌های شرکت توانیر برای طراحی تابلوهای برق کنتوری آپارتمانی:

طراحی و ساخت تابلوهای برق کنتوری آپارتمانی طبق دستورالعمل‌ها و الزامات شرکت توانیر و شرکت‌های توزیع برق باید استانداردهایی را رعایت کند که در ادامه به صورت جامع بررسی می‌شود. اطلاعات این مقاله بر اساس منابع معتبر نظیر دستورالعمل چگونگی ساخت تابلوهای مسکونی و تجاری و سایر بخش‌های مرتبط ارائه می‌شود.

• هدف از طراحی استاندارد تابلوهای برق کنتوری:

– ایمنی: ایمن‌سازی بهره‌برداری از برق به منظور کاهش خطرات جانی نظیر برق‌گرفتگی.

– دسترسی ساده: آسان‌سازی فرآیند قرائت کنتورها و تعمیرات تابلو برق بدون نیاز به باز کردن قفل یا دسترسی به تجهیزات درونی.

– تنظیم مصرف انرژی: ایجاد امکان مدیریت مصرف انرژی هر واحد آپارتمان.

– پیشگیری از خطا: جلوگیری از تداخل مصرف واحدهای مختلف از جمله سیستم‌های مشاع.

• بخش‌های اصلی تابلوهای برق کنتوری:

طبق بخشنامه توانیر، هر تابلو کنتوری شامل سه بخش زیر است:

• قسمت ورودی:

– کابل‌های تغذیه اصلی از شبکه برق به تابلو متصل می‌شوند.

– در این بخش کلید مینیاتوری از نوع تیپ C برای حفاظت از مدار در برابر اضافه بار تعبیه می‌شود.

– این کلیدها باید طوری طراحی شوند که امکان دسترسی غیرمجاز یا تغییرات غیرضروری را محدود کنند.

• قسمت نصب کنتورها:

– کنتورها باید به گونه‌ای نصب شوند که بدون نیاز به باز کردن درب تابلو، قرائت شوند.

– مطابق دستورالعمل‌ها، این قسمت باید پلمب شود و صرفاً شرکت توزیع برق به آن دسترسی داشته باشد.

• قسمت خروجی:

– به منظور سهولت در دسترسی، برای هر واحد کلید مینیاتوری و سیم‌کشی مجزا در بخش خروجی وجود دارد.

– این بخش باید دارای برچسب‌های مشخص‌کننده واحدها باشد تا از خطا در انتقال انرژی جلوگیری شود.

• ویژگی‌های مهم طراحی تابلوهای برق کنتوری:

برای ارتقای ایمنی و کاهش خطاها، دستورالعمل توانیر الزامات زیر را توصیه می‌کند:

– ابعاد مناسب تابلو: ابعاد تابلو باید به تعداد کنتورها و نیازهای بهره‌برداری بستگی داشته باشد تا دسترسی به قطعات در هنگام تعمیرات آسان باشد.

– تراز بودن تابلو: تابلو باید به صورت کاملاً تراز در تمامی جهات نصب شود.

– قفل و پلمب: برای جلوگیری از دسترسی‌های غیرمجاز و ایمنی بیشتر تمامی تابلوهای کنتوری ملزم به قفل و پلمب هستند.

– جنس تابلو: استفاده از تابلوهای کامپوزیتی در مناطقی که احتمال خوردگی فلز وجود دارد اولویت دارد.

– ورودی کابل: کابل‌های ورودی معمولاً از قسمت پایین وارد تابلو می‌شوند و باید محلی مناسب برای بست کابل‌ها پیش‌بینی شود.

• نصب تابلو برق در فضاهای باز:

در صورت نصب تابلوهای کنتوری در مناطق روباز، توجه به موارد زیر ضروری است:

• طراحی ضدآب: تابلو باید دارای سقفی باشد که از نفوذ آب به داخل جلوگیری کند.
• مقاومت در برابر زنگ‌زدگی: استفاده از تجهیزات و ورق‌های ضد زنگ یا کامپوزیتی توصیه می‌شود.

• الزامات فنی شرکت توزیع برق تهران بزرگ:

بر اساس بخشنامه‌های مرتبط با طراحی تابلوهای کنتوری نکات زیر الزامی است:

– تمام تابلوها باید از تجهیزات مورد تأیید شرکت‌های توزیع استفاده کنند.

– کنتورها باید قابلیت قرائت از راه دور ( مانند کنتورهای هوشمند ) داشته باشند.

– دسترسی عمومی به کنتورها: در مجموعه‌های مسکونی، تابلوها باید در مکان‌های عمومی مشاعات قرار داده شوند تا تکنسین‌ها جابه‌جایی راحتی داشته باشند.

• تفاوت تابلوهای فلزی با کامپوزیتی:

• • تابلوهای فلزی:

– مناسب برای محیط‌های سرپوشیده.

– دارای دوام زیاد در برابر ضربات فیزیکی.

– ضعف در برابر رطوبت و امکان زنگ‌زدگی.

• تابلوهای کامپوزیتی:

– سبک‌تر و غیررسانا.

– مقاوم در برابر عوامل جوی مثل رطوبت.

– هزینه بالاتر نسبت به فلز.

• استانداردهای ایمنی عمومی:

شرکت توانیر در طراحی و نصب تابلوهای برق کنتوری، استانداردهای زیر را الزامی می‌داند:

– رنگ‌بندی استاندارد سیم‌ها: سیم‌های فاز، نول و ارت باید استاندارد رنگ مشخصی داشته باشند.

– فاصله ایمن: تابلو برق نباید در نزدیکی منابع خطرناکی مانند مواد اشتعال‌زا قرار گیرد.

– تجهیزات حفاظتی: استفاده از کلیدهای محافظ جان ( RCD ) و سیستم ارتینگ مناسب الزامی است.

• فرآیند تأیید تابلو برق کنتوری:

• طراحی تابلو باید به تأیید شرکت توزیع منطقه‌ای برسد.
• بعد از نصب، متخصصان شرکت‌های توزیع برق، تابلو را از نظر ایمنی و عملکرد بررسی و نصب کنتورها را تأیید می‌کنند.

دستورالعمل‌های شرکت‌های توزیع برق و شرکت توانیر بر رعایت الزامات ایمنی، دسترسی آسان و استفاده استاندارد از تجهیزات تأکید دارند. با رعایت این دستورالعمل‌ها، بهره‌وری، ایمنی و اعتماد در سیستم توزیع برق تضمین می‌شود.

3. اجزای کلیدی تابلوهای برق کنتوری:

هر تابلو برق کنتوری شامل اجزای زیر است:

– کنتورها: جهت اندازه‌گیری مصرف برق؛ به دو دسته تک‌فاز، سه‌فاز و هوشمند تقسیم می‌شوند.

– کلید و فیوز: برای حفاظت در برابر اضافه بار.

– Self-holding Cables: تضمین کننده اتصال ایمن و پایدار در تابلو.

– تجهیزات جانبی: انواع ترمینال‌ها، محفظه‌ها و اتصالات.

– محفظه تابلو: جنس آن می‌تواند فلزی یا کامپوزیتی باشد که مطابق با شرایط محیطی انتخاب می‌شود.

4. انواع تابلوهای برق کنتوری:

• • تابلوهای کنتوری فلزی:

– ویژگی‌ها: مقاوم در برابر ضربه، دوام بالا، ولی ممکن است در شرایط مرطوب دچار زنگ‌زدگی شود.

– کاربرد: بیشتر در محیط‌های داخلی یا شرایط صنعتی.

• تابلوهای کنتوری کامپوزیتی:

– ویژگی‌ها: مقاوم در برابر رطوبت و زنگ‌زدگی، سبک و عایق الکتریکی.

– کاربرد: مناسب برای ساختمان‌های مسکونی در مناطقی با رطوبت بالا.

5. اصول طراحی و چیدمان داخلی تابلو:

مطابق اصول مهندسی که در مقاله‌ای ذکر شده است:

• تحلیل نیازها: مشخص کردن تعداد انشعابات، سطح ولتاژ و نوع کنتورها.
• انتخاب تجهیزات: براساس نیاز پروژه و الزامات استاندارد.
• طراحی چیدمان داخلی: اطمینان از دسترسی آسان و بهینه‌سازی مواردی مانند سیم‌کشی و اتصال تجهیزات.
• بررسی ایمنی و سازگاری با استانداردها: رعایت نکات ایمنی نظیر ارتینگ و استفاده از تجهیزات حفاظتی.
• تهیه مستندات: شامل نقشه‌ها، شماتیک‌ها و گزارش‌های تست.

6. نکات ایمنی در طراحی و نصب تابلو برق:

– استفاده از پلمپ‌های ایمنی برای جلوگیری از دستکاری در کنتورها.

– رعایت فاصله بین تجهیزات برای جلوگیری از اتصال کوتاه.

– نصب سیستم ارتینگ مناسب برای تخلیه جریان‌های اضافه.

7. تولیدکنندگان معتبر ایرانی و خارجی تابلو برق کنتوری

• تولیدکنندگان داخلی:

  • • آلفا برق: تولید کننده تابلوهای برق استاندارد با بیش از دو دهه تجربه https://alfabargh.com

    • ایران پارس الکتریک: سازنده انواع تابلوهای تک‌فاز و سه‌فاز https://iranparselectric.com

• • • گام الکتریک سپاهان نوین دیار نون: محصولات: تابلوهای توزیع برق و تجهیزات جانبی. https://electrosell.ir

• تولیدکنندگان خارجی:

  • Schneider Electric: معروف به تولید تجهیزات پیشرفته متناسب با استانداردهای جهانی
  • Siemens: تولید تجهیزات و تابلوهای برق با کیفیت و قابلیت بالا.

8. نصب و نگهداری تابلو برق کنتوری:

نصب تابلو برق باید توسط متخصصین با رعایت موارد زیر انجام شود:

• بررسی استحکام مکانیکی پایه‌ها و قاب تابلو.
• تنظیم دقیق کنتورها جهت قرائت صحیح.
• سرویس دوره‌ای برای اطمینان از عملکرد صحیح فنی.

9. نتیجه‌گیری در خصوص طراحی انواع تابلوهای برق کنتوری آپارتمانی:

طراحی تابلوهای برق کنتوری آپارتمانی نیازمند دقت در رعایت الزامات استاندارد، انتخاب تجهیزات باکیفیت و توجه به ایمنی است. با پیروی از دستورالعمل‌های شرکت‌های توزیع برق و استفاده از محصولات تولیدکنندگان معتبر، می‌توان عملکرد بهینه و پایداری طولانی‌مدت تابلو را تضمین کرد.

10. منابع در خصوص طراحی انواع تابلوهای برق کنتوری آپارتمانی:

• شرکت توانیر https://tavanir.org.ir
• الزامات طراحی تابلو برق، شرکت های توزیع نیروی برق
