«ترانسفورماتورهای توزیع برق»

• مقدمه

ترانسفورماتورهای توزیع یکی از اجزای حیاتی شبکه‌های برق هستند که برای کاهش ولتاژ به سطوح قابل استفاده در مصارف خانگی و صنعتی به کار می‌روند. این ترانسفورماتورها نقش مهمی در انتقال انرژی الکتریکی از شبکه‌های ولتاژ بالا به مصرف‌کنندگان نهایی دارند.

ترانسفورماتورهای توزیع به عنوان یکی از اجزای اصلی شبکه‌های توزیع برق، وظیفه کاهش ولتاژ از سطح انتقال به سطح توزیع را بر عهده دارند. این ترانسفورماتورها به چند دسته اصلی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

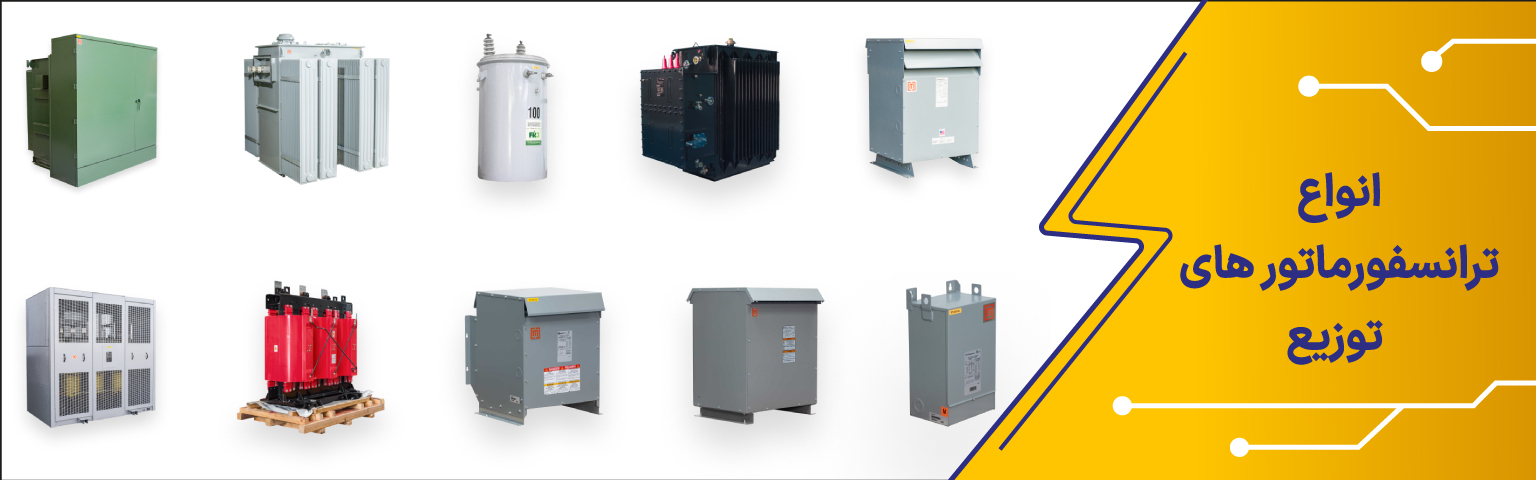

• انواع ترانسفورماتورهای توزیع برق:

1. ترانسفورماتورهای کاهنده (Step-Down Transformers):

ویژگی‌ها: برای کاهش ولتاژ از سطح بالاتر به سطح پایین‌تر استفاده می‌شوند.

کاربردها: معمولاً در شبکه‌های توزیع برای تأمین برق مصرف‌کنندگان نهایی.

2. ترانسفورماتورهای روغنی (Oil-Immersed Transformers):

ویژگی‌ها: این نوع ترانسفورماتورها در روغن غوطه‌ور هستند که به عنوان عایق و خنک‌کننده عمل می‌کند.

کاربردها: معمولاً در محیط‌های باز و در شرایطی که نیاز به ظرفیت بالا و پایداری حرارتی است، استفاده می‌شوند.

مزایا: طول عمر بالا ، قابلیت تحمل بارهای سنگین ، و عملکرد پایدار.

معایب: نیاز به نگهداری منظم و خطر نشت روغن.

3. ترانسفورماتورهای خشک (Dry-Type Transformers):

ویژگی‌ها: این ترانسفورماتورها از هوا به عنوان خنک‌کننده استفاده می‌کنند و فاقد روغن هستند.

کاربردها: مناسب برای محیط‌های داخلی و مکان‌هایی که خطر آتش‌سوزی وجود دارد.

مزایا: ایمنی بیشتر در برابر آتش‌سوزی و عدم نیاز به نگهداری روغن.

معایب: ظرفیت بار کمتر و هزینه اولیه بالاتر.

4. ترانسفورماتور تک‌فاز و سه‌فاز:

ویژگی‌ها: ترانسفورماتورهای تک‌فاز برای کاربردهای کوچک و خانگی و ترانسفورماتورهای سه‌فاز برای کاربردهای صنعتی و تجاری استفاده می‌شوند.

کاربردها: توزیع برق در مناطق مسکونی و صنعتی.

5. ترانسفورماتورهای توزیع هرمتیک (Hermetic Distribution Transformers):

نوعی از ترانسفورماتورهای روغنی هستند که به گونه‌ای طراحی شده‌اند که کاملاً مهر و موم شده و بدون نیاز به نگهداری مداوم باشند. این ترانسفورماتورها دارای ویژگی‌های خاصی هستند که آنها را از ترانسفورماتورهای روغنی معمولی متمایز می‌کند:

• ویژگی‌های ترانسفورماتورهای هرمتیک

• • مهر و موم کامل: این ترانسفورماتورها به طور کامل مهر و موم شده‌اند تا از ورود هوا و رطوبت به داخل جلوگیری شود. این ویژگی باعث افزایش طول عمر و کاهش نیاز به نگهداری می‌شود.

• عدم نیاز به نگهداری: به دلیل طراحی هرمتیک ، این ترانسفورماتورها نیازی به تعویض یا بررسی دوره‌ای روغن ندارند، که این امر هزینه‌های نگهداری را کاهش می‌دهد.

• مقاومت در برابر شرایط محیطی: به دلیل مهر و موم بودن، این ترانسفورماتورها در برابر شرایط محیطی سخت مانند رطوبت بالا و آلودگی مقاوم‌تر هستند.

• کاهش خطر نشت روغن: طراحی هرمتیک خطر نشت روغن را به حداقل می‌رساند، که این امر به ایمنی بیشتر و کاهش خطرات زیست‌محیطی کمک می‌کند.

• کاربرد ترانسفورماتورهای هرمتیک

ترانسفورماتورهای هرمتیک به ویژه در مناطقی که دسترسی به نگهداری دشوار است یا در محیط‌هایی که شرایط آب و هوایی سخت دارند، مورد استفاده قرار می‌گیرند. این ترانسفورماتورها برای کاربردهای صنعتی و تجاری که نیاز به عملکرد پایدار و بدون وقفه دارند، بسیار مناسب هستند.

• مقایسه ترانسفورماتورهای توزیع:

کارایی و هزینه: ترانسفورماتورهای روغنی معمولاً کارایی بالاتری دارند و برای بارهای سنگین مناسب‌تر هستند، اما هزینه نگهداری بیشتری دارند. در مقابل، ترانسفورماتورهای خشک هزینه نگهداری کمتری دارند اما برای بارهای سبک‌تر مناسب‌ترند.

ایمنی: ترانسفورماتورهای خشک به دلیل عدم استفاده از روغن، ایمنی بیشتری در برابر آتش‌سوزی دارند.

محیط نصب: ترانسفورماتورهای روغنی به فضای بیشتری برای نصب نیاز دارند و باید در محیط‌های با تهویه مناسب نصب شوند، در حالی که ترانسفورماتورهای خشک می‌توانند در محیط‌های بسته‌تر و با تهویه کمتر نصب شوند.

هر کدام از این ترانسفورماتورها بسته به نیاز و شرایط محیطی خاص، می‌توانند انتخاب مناسبی باشند.

• سایز ترانسفورماتورهای توزیع:

ترانسفورماتورهای توزیع برق در اندازه‌ها و ظرفیت‌های مختلفی تولید می‌شوند که بسته به نیاز شبکه و محل نصب، انتخاب می‌شوند. در زیر به توضیح سایزها و نوع نصب آنها می‌پردازیم:

1. ترانسفورماتورهای کوچک:

ظرفیت: معمولاً از 5 تا 500 کیلوولت آمپر (kVA).

کاربرد: مناسب برای مناطق مسکونی و تجاری کوچک.

نوع نصب: اغلب به صورت هوایی یا روی پایه‌های برق نصب می‌شوند.

2. ترانسفورماتورهای متوسط:

ظرفیت: از 500 تا 2500 کیلوولت آمپر.

کاربرد: برای مناطق تجاری بزرگ‌تر و صنعتی کوچک.

نوع نصب: می‌توانند به صورت هوایی یا زمینی نصب شوند.

3. ترانسفورماتورهای بزرگ:

ظرفیت: بیش از 2500 کیلوولت آمپر.

کاربرد: برای مناطق صنعتی بزرگ و شبکه‌های توزیع اصلی.

نوع نصب: معمولاً به صورت زمینی نصب می‌شوند و نیاز به فضای بیشتری دارند.

• کاربردهای ترانسفورماتور توزیع:

توزیع برق خانگی: کاهش ولتاژ برای استفاده در منازل و ساختمان‌های مسکونی.

توزیع برق صنعتی: تأمین برق برای ماشین‌آلات و تجهیزات صنعتی.

توزیع برق تجاری: استفاده در مراکز تجاری و اداری برای تأمین برق مورد نیاز.

• نحوه نصب ترانسفورماتورهای توزیع:

• 1. نصب هوایی:

ویژگی‌ها: ترانسفورماتورها بر روی پایه‌های برق نصب می‌شوند.

مزایا: هزینه نصب کمتر و اشغال فضای کمتر در سطح زمین.

معایب: دسترسی سخت‌تر برای تعمیر و نگهداری.

2. نصب زمینی:

ویژگی‌ها: ترانسفورماتورها در محفظه‌های مخصوص روی زمین نصب می‌شوند.

مزایا: دسترسی آسان‌تر برای تعمیر و نگهداری و ایمنی بیشتر.

معایب: نیاز به فضای بیشتر و هزینه نصب بالاتر.

انتخاب سایز و نوع نصب ترانسفورماتور به عوامل مختلفی مانند نیاز بار ، شرایط محیطی و محدودیت‌های فضایی بستگی دارد.

• دستورالعمل‌ها:

شرکت توانیر ، به عنوان یکی از شرکت‌ های اصلی برق در ایران ، دستورالعمل ‌های مشخصی را برای نصب ، بهره‌برداری ، نگهداری و ایمنی ترانسفورماتور های توزیع ارائه می‌کند. این دستورالعمل‌ ها بخشی از استانداردها و خط‌مشی‌هایی هستند که به‌ منظور اطمینان از عملکرد مطلوب و ایمنی شبکه برق تدوین شده‌اند. در زیر به برخی از جنبه‌های کلیدی این دستورالعمل‌ها اشاره می‌کنم:

1. انتخاب و نصب:

   – انتخاب ظرفیت مناسب ترانسفورماتور بر اساس بار متصل و نیازهای آینده.

   – مکان‌ یابی صحیح و ایمن برای نصب ترانسفورماتور با در نظر گرفتن فاصله مجاز از مناطق مسکونی و فضاهای عمومی.

   – رعایت استاندارد های ساخت پایه و سازه‌های نگهدارنده ترانسفورماتور.

2. بهره‌برداری:

   – انجام بررسی‌های دوره‌ای بر روی وضعیت فیزیکی و عملکرد ترانسفورماتور.

   – کنترل و تنظیم پارامترهای الکتریکی مانند ولتاژ و جریان برای جلوگیری از بارگذاری بیش از حد.

3.نگهداری و تعمیرات:

   – برنامه‌های منظم نگهداری شامل تعویض روغن، تست‌های عایقی و بررسی اتصالات.

   – ثبت و پیگیری گزارش‌های عیب‌یابی و تعمیرات انجام شده.

4.ایمنی:

   – ایجاد مناطق ایمن و فنس‌کشی شده در اطراف ترانسفورماتور ها برای جلوگیری از دسترسی غیرمجاز.

   – آموزش پرسنل بهره‌بردار و نگهدارنده به نکات ایمنی و نحوه مدیریت موارد اضطراری.

5. پایداری و محیط زیست:

   – توجه به استانداردهای کاهش سر و صدا و آلایندگی محیطی واحدهای توزیع.

   – مدیریت درست پسماندها و روغن‌های مصرفی برای کاهش تأثیرات زیست‌محیطی.

• تولید کنندگان ترانسفورماتورهای توزیع:

در ایران ، تعدادی از شرکت‌ها به تولید ترانسفورماتورهای توزیع مشغول هستند که هر کدام با توجه به نیازهای بازار و استانداردهای بین‌المللی ، محصولات متنوعی ارائه می‌دهند. برخی از تولیدکنندگان برجسته ترانسفورماتورهای توزیع در ایران عبارتند از:

1. شرکت ایران ترانسفو:

– یکی از بزرگترین تولیدکنندگان ترانسفورماتور در ایران و خاورمیانه.

– تولید انواع ترانسفورماتورهای توزیع ، قدرت و خاص.

– دارای سابقه طولانی و تجربه در صادرات به کشورهای مختلف.

2. شرکت پارس ترانس:

– تولیدکننده انواع ترانسفورماتورهای توزیع و قدرت.

– تمرکز بر کیفیت و استفاده از تکنولوژی‌های روز دنیا.

3. شرکت نیرو ترانس:

– تولیدکننده ترانسفورماتورهای توزیع و قدرت با ظرفیت‌های مختلف.

– ارائه خدمات پس از فروش و پشتیبانی فنی.

4. شرکت آریا ترانسفو:

– تولیدکننده ترانسفورماتورهای توزیع و قدرت.

– تمرکز بر نوآوری و بهبود مستمر کیفیت محصولات.

5. شرکت صانع ترانس:

– تولیدکننده ترانسفورماتورهای توزیع با کیفیت بالا.

– ارائه محصولات با استانداردهای بین‌المللی.

این شرکت‌ها با بهره‌گیری از تکنولوژی‌های پیشرفته و نیروی کار متخصص، نقش مهمی در تأمین نیازهای داخلی و همچنین صادرات به بازارهای بین‌المللی ایفا می‌کنند.

• نتیجه‌گیری در ارتباط با انواع ترامسفورماتورهای توزیع:

ترانسفورماتورهای توزیع با انواع و کاربردهای مختلف، نقش کلیدی در تأمین برق مطمئن و کارآمد برای مصارف مختلف دارند. انتخاب نوع مناسب ترانسفورماتور بر اساس نیاز و شرایط محیطی می‌تواند به بهبود کارایی و ایمنی شبکه برق کمک کند.
